Visualizzare e nascondere i corpi

Attivazione/disattivazione della visibilità dei corpi

È possibile attivare o disattivare la visibilità dei corpi solidi e di superficie spostando il puntatore sul corpo nell'area grafica e premendo Tab per nascondere o Maiusc + Tab per mostrare.

Inoltre, è possibile visualizzare uno o più corpi nascosti spostando il cursore nell'area grafica e tenendo premuto Ctrl + Maiusc + Tab. I corpi nascosti vengono visualizzati temporaneamente come trasparenti e si possono modificare come visibili con un clic sul corpo o componente.

Per assegnare altri tasti di scelta rapida per queste azioni, fare clic su Strumenti > Personalizza.

Selezionare i corpi nascosti

Per selezionare i corpi nascosti da mostrare:

  1. Nell'area grafica, selezionare parte multicorpo.
  2. Fare clic con il pulsante destro del mouse sulla parte multicorpo e selezionare Mostra i corpi nascosti.
    Tutti i corpi che sono stati nascosti adesso vengono visualizzati e tutti i corpi che erano visibili ora sono nascosti.
  3. Nella finestra di dialogo, fare clic su Esci da Mostra-Nascosto.
    La parte multicorpo che è stata mostrata inizialmente riappare.

Isolare nelle parti multicorpo

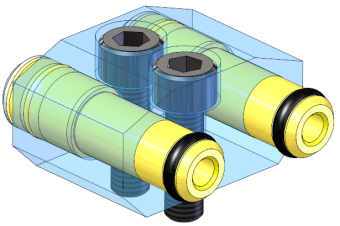

Nelle parti multicorpo, il comando Isola imposta tutti i corpi eccetto quelli selezionati in modo che siano nascosti o trasparenti in modo che l'utente possa concentrarsi sui corpi scelti. In uscita da Isola la visualizzazione tornerà allo stato originale senza che siano state apportate modifiche permanenti.

Per isolare i corpi:

  1. selezionare i corpi da isolare.
  2. Fare clic su Visualizza > Mostra > Isola oppure fare clic con il pulsante destro del mouse e selezionare Isola.
  3. Nella barra a comparsa Isolare, è possibile fare clic su uno dei seguenti elementi per cambiare la Visibilità dei corpi rimossi:
    Trasparente
    Nascosti
  4. Facoltativamente, fare clic su Salva in stato di visualizzazione per salvare le caratteristiche di visualizzazione come nuovo stato di visualizzazione.
  5. Terminate le operazioni con le parti isolate, fare clic su Esci da Isola.
    Il modello torna allo stato di visualizzazione originale.
