Creazione di funzioni ruotate Sposta faccia

  1. Aprire un modello e selezionare la faccia da ruotare.


  2. Selezionare Sposta faccia nella scheda del CommandManager Modifica diretta.
  3. Fare clic su Frontale (barra degli strumenti Viste standard).

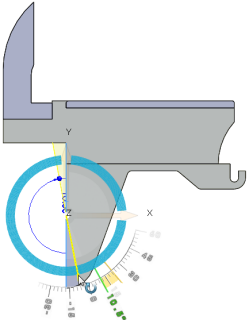

  4. Trascinare l'anello blu della terna per ruotare la faccia.


    Nel PropertyManager, Ruota appare selezionato sotto Sposta faccia. Si visualizza un goniometro per assistere durante la rotazione della faccia di un angolo discreto. Viene visualizzata un'anteprima della faccia ruotata.
  5. Fare clic su .
