На уровне документа можно задать параметры черчения для размеров фаски. Доступны для всех типов документов.
Чтобы открыть эту страницу, выполните следующие действия.
Откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), выберите Свойства документа, а затем нажмите .
Базовый стандарт размеров фаски
Базовый стандарт размеров фаски
|
Выберите стандарт. -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
ГОСТ
-
GB
|
Тип линии размеров/стиль выноски
Стиль выноски
|
Выбрать: стиль. |
Толщина выноски
|
Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Текст
Шрифт
|
Нажмите, чтобы изменить шрифт.
|
Выровнять текст По горизонтали
|
Слева
Центр
Справа
|
Выровнять текст Выравнивание текста
|
Сверху
По середине
Снизу
|

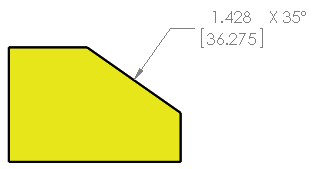

Формат текста фаски
1 X 1
|
Расстояние на расстояние |
|
1 X 45°
|
Расстояние на угол |
|
45° X 1
|
Угол на расстояние |
|
C1
|
Расстояние фаски (только при угле 45 градусов) |
|
«X» формат
|
Выберите нижний или верхний регистр для x. |
|
Первичная точность
Точность единиц измерения
|
Выберите для значения число разрядов после запятой. |
Точность допуска
|
Выберите для допуска число разрядов после запятой. |
Двойная точность
Точность единиц измерения
|
Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
Точность допуска
|
Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
Угловая точность
Точность единиц измерения
|
Выберите для значения число разрядов после запятой. |
Точность допуска
|
Выберите для допуска число разрядов после запятой.
|
Слой
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов "Слой").
Расположение текста
Горизонтальный текст
|
|
|
Горизонтальный подчеркнутый текст
|
|
|
Текст под углом
|
|
|
Подчеркнутый текст под углом
|
|
|
Горизонтальный текст, По линии продления модели
|
|
|
Параметры
Допуск
|
Нажмите, чтобы задать допуск.
|
Удалить единицы со значением 0 для град/мин и град/мин/сек
|
Выберите, чтобы скрыть единицы со значением 0. Например, если выбрано, значение 73º0'37" отображается как 73º37".
|
