Нули в начале
|
|
Стандарт
|
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
|
Отобразить
|
Нули перед запятой отображаются. |
|
Удалить
|
Нули в начале не отображаются. |
|
|
Незначащие нули
|
|
Авто
|
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
|
Стандарт
|
Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994. |
|
Отобразить
|
Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для Единиц измерения. |
|
Удалить
|
Незначащие нули не отображаются. |
|
|
Объединить одинаковые метки
|
Выберите, чтобы объединить объекты с одинаковыми метками в одной строке.
|
|

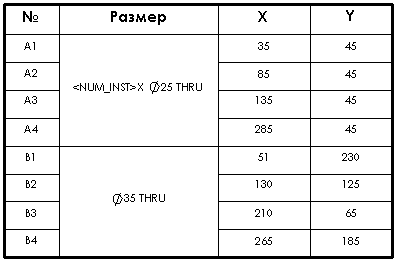

Объединить одинаковый размер
|
Выберите, чтобы объединить отверстия с одинаковым размером в нескольких строках.
|
|
Отобразить ANSI дюйм буквенные и цифровые размеры сверления
|
Отображаются размеры отверстий в единицах ANSI в таблицах отверстий с использованием букв или цифр. Для отверстий, созданных с помощью инструмента "Отверстие под крепеж", отображаются такие же размеры, как и в спецификации отверстия.
|
|
Использование типа отверстия
|
|
|
Тип отверстия не используется
|
|
|
Показать центры отверстий
|
Выберите этот параметр, чтобы отображались центры отверстий.
|
|
Авто-обновление таблицы отверстий
|
Выберите этот параметр, чтобы таблица отверстий обновлялась при добавлении или удалении компонентов в связанной сборке. |
|
Повторное использование удаленных меток
|
Выберите, чтобы использовать удаленные метки. |
|

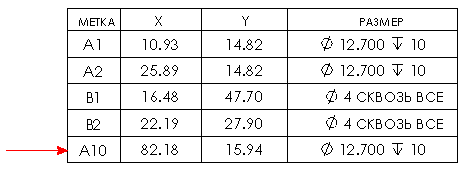

Добавить новую строку к концу таблицы
|
Выберите, чтобы добавить новую строку в нижнюю часть таблицы.
|
