На уровне документа можно задать параметры черчения для размеров радиуса. Доступны для всех типов документов.
Чтобы открыть эту страницу, выполните следующие действия.
Откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), выберите Свойства документа и нажмите .
Стандарт базового радиального размера
Стандарт базового радиального размера
|
Выберите стандарт. -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
ГОСТ
-
GB
|
Тип линии размеров/стиль выноски
Стиль выноски
|
Выбрать: стиль. |
Толщина выноски
|
Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Текст
Шрифт
|
Нажмите, чтобы изменить шрифт.
|
По горизонталиПо горизонтали |
Слева
|
Центр
|
Справа
|
Выравнивание текста По вертикали |
Сверху
|
По середине
|
Снизу
|
Двойной размер
Отображение двойных размеров
|
Выберите параметр отображения размеров с использованием двойных единиц. |
Отобразить двойные единицы измерения
|
Выберите, чтобы отобразить единицы измерения для второго набора размеров. |
Разделить, когда положение текста "Сплошная выноска, выровненный текст"
|
Выберите для установки новых линейных размеров с двойными размерами, чтобы отобразить разбиение над или под сплошной линией размера. |
Положение значения размера |
Сверху
|
Снизу
|
Справа
|
Слева
|
Первичная точность
Точность единиц измерения
|
Выберите для значения число разрядов после запятой. |
Точность допуска
|
Выберите для допуска число разрядов после запятой. |
Двойная точность
Точность единиц измерения
|
Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
Точность допуска
|
Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
Слой
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов "Слой").
Расположение текста
Сплошная выноска, выровненный текст
|
|
|
Выноска с разрывом, текст по горизонтали
|
|
|
Выноска с разрывом, выровненный текст
|
|
|

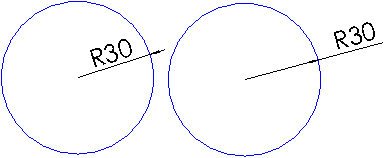

Расположение стрелки
Предыдущая версия
|
|

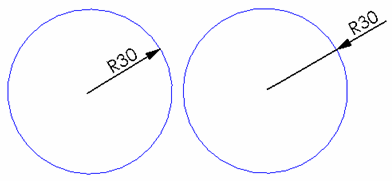

Авто-стрелки следуют направлению текста
|
|

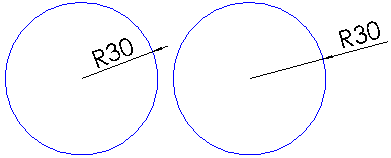

Авто-стрелки прикреплены к дуге и выходят за границу размера
|
|
Параметры
Отобразить с оттененным указателем
|
Для стандартов, отличных от ANSI, отображает выноску через центр, а не до окружности.
|
Если этот параметр выбран, выноска включает указатель центра.
|
Если этот параметр очищен, стрелка выноски останавливается на окружности.
|
Допуск
|
Нажмите, чтобы задать допуск.
|
