Изменение размера 2D-эскиза с помощью Instant2D

Instant2D можно использовать, чтобы динамически манипулировать размерами эскиза в режиме эскиза. Быстро изменить значения размера можно, нажав на размер. При этом необязательно открывать диалоговое окно Изменить размер, чтобы изменить геометрию.

Функциональность Instant2D аналогична Instant3D, с той разницей, что Instant3D работает не в режиме эскиза.

Instant2D активирован по умолчанию. Для переключения режима Instant2D выберите Instant2D (панель инструментов "Эскиз").

Для изменения элементов с помощью Instant2D:

  1. Откройте деталь, содержащую объект 2D-эскиза и нажмите Редактировать эскиз .
    Выберите Instant2D (панель инструментов "Эскиз"), если эта команда не активирована.

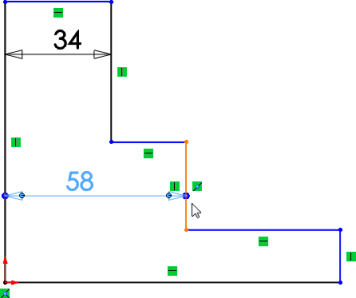

  2. Один раз нажмите на размер рядом с выноской.
    Появятся маркеры размера.
  3. Выполните одно из действий ниже.

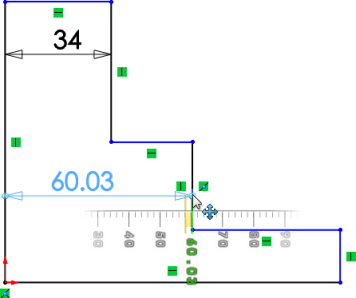

    1. Перетащите маркеры размера для изменения позиции контуров эскиза.
      Появится линейка. Использование экранных линеек для точного определения изменений.

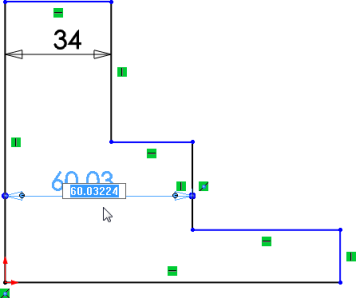

    2. Нажмите на значение размера и введите новый размер в поле ввода размеров.
