PropertyManager Sección de malla

Con el PropertyManager Sección de malla puede ver elementos de malla dentro del volumen de piezas.

Para abrir el PropertyManager Sección de malla, lleve a cabo una de las siguientes acciones:

  • Crear una malla, hacer clic con el botón derecho del ratón en el trazado de calidad de la malla y, a continuación, hacer clic en División de malla.
  • Hacer clic con el botón derecho del ratón en un trazado de resultados activo y hacer clic en División de malla.
No puede crear un trazado de sección de malla en elementos de viga o de cabeza de armadura.

Utilizar un trazado de sección de malla para examinar los parámetros de calidad de la malla (como relación de aspecto, jacobino) o los contornos resultantes de los elementos de malla internos.

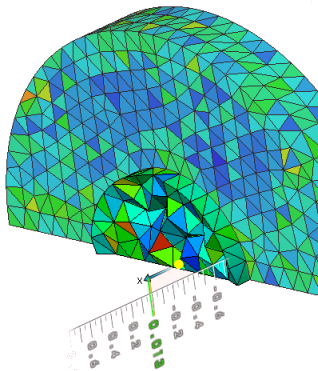

Sección de malla de un trazado del cociente de aspecto. Los elementos en rojo con el cociente de aspecto más alto se muestran visibles.

Sección 1

  Avión Crea una sección transversal plana.
Cilindro Crea una sección transversal cilíndrica.
  Entidad de referencia SeleccionePlano 1, Plano 2 o Plano 3 como plano de referencia para la orientación del plano de sección.
Invertir dirección de recorte
dim_lin_d.png Distancia Establece la distancia equidistante medida desde la entidad de sección seleccionada.

Ubica de manera dinámica los planos de sección en la zona de gráficos moviendo la flecha roja.

dim_ang_x.png Rotación X Gira la entidad de sección a lo largo de la dirección X.
dim_ang_y.png Rotación Y Gira la entidad de sección a lo largo de la dirección Y.
PM_draft_angle.gif Radio Establece el radio de las secciones transversales cilíndricas.
  Opciones Seleccione una de las siguientes opciones:

Mostrar arista de malla

Muestra las aristas del elemento.

Mostrar plano de sección

Muestra la entidad de sección (plana o cilíndrica).

Trazado sólo sobre sección

Muestra los elementos de malla que intersectan la entidad de sección.

Mostrar contorno de la parte sin cortar del modelo

Muestra los contornos de resultados de la parte sin cortar del modelo. Si la opción no está seleccionada, el programa muestra la parte sin cortar del modelo en el modo sombreado.

Explosionar después de crear vista de sección

Disponible para ensamblajes. Crea la sección de malla y, a continuación, explosiona el modelo. Si la opción no está seleccionada, el programa crea el trazado de sección en la vista explosionada.

Activar/desactivar recorte

Alterna la visibilidad de la sección de malla.

Rest.

Restablece las selecciones a los valores predeterminados.
