Contacto libre

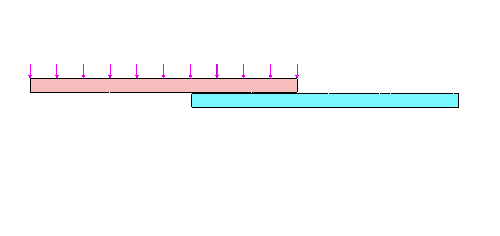

Para los estudios estáticos, no lineales, de frecuencia y de pandeo, el programa no impone restricciones en el movimiento relativo entre las áreas de contacto. Para los estudios térmicos, el programa evita el flujo de calor debido a la conducción a través de las áreas en contacto. Para los estudios estáticos y no lineales, las cargas pueden causar interferencia de componentes o cuerpos. Si utiliza esta opción, ahorrará tiempo en las soluciones si las cargas que se aplican no causan interferencia. Sin embargo, los resultados no son válidos si las cargas aplicadas causan interferencia.

No utilice esta opción para problemas estructurales, a menos que esté absolutamente seguro de que no se producirá interferencia.
Obtendrá resultados erróneos si las cargas originan la interferencia entre objetos
Los objetos no interfieren durante la carga

La malla no es compatible en las áreas comunes.
