Reglas de Instant3D

Utilice reglas en pantalla para medir modificaciones de manera precisa.

Aparece una regla angular para revoluciones y ángulos de salida, y al utilizar los anillos del sistema de referencia para girar planos de la sección activa.

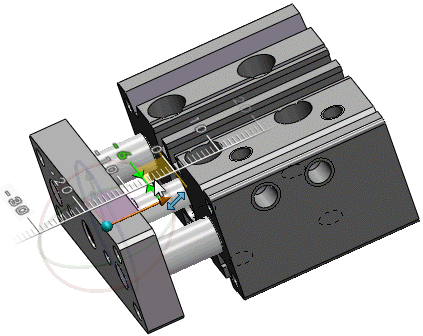

En los ensamblajes, al hacer clic en Mover con sistema de referencia en el menú contextual, aparecen reglas con un sistema de referencia para que pueda mover los componentes a una ubicación determinada.

Al arrastrar las asas del sistema de referencia para mover operaciones, las reglas le permiten modificar la posición de manera precisa. Vídeo: Arrastre de asas del sistema de referencia para mover operaciones

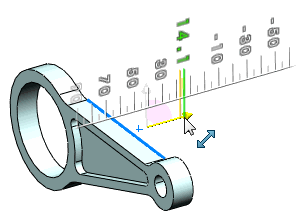

Cuando el cursor está lejos de la regla, cuenta con el arrastre libre de las cotas. Mueva el cursor sobre la regla para engancharse a los incrementos de la misma. Vídeo: Enganche a incrementos de regla en Instant3D

La regla también aparece si se utiliza Editar operación fm_edit_feature_button.png para estas operaciones:

  • Extrusiones (saliente, corte y superficie)
  • Revoluciones (saliente, corte y superficie)
  • Chapa base
Si no es posible arrastrar una entidad, el asa se muestra en color negro o aparece este icono al intentar arrastrarla. La operación no está admitida o está restringida.
