Splines

El software SOLIDWORKS admite dos tipos de splines, splines B y splines de estilo.

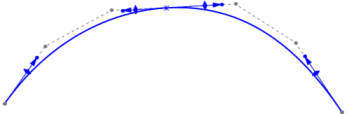

Puede utilizar splines B para crear curvas complejas. Puede definirlas y modificarlas mediante varios controles, entre ellos, puntos de spline, asas de spline y polígonos del control. Una única spline B puede tener múltiples puntos pasantes y vanos (la región entre los puntos pasantes). Puede aplicar restricciones de curvatura en cada extremo de la curva. En cada punto pasante, puede evaluar el vector de tangencia y controlar la dirección de tangencia.

B_spline

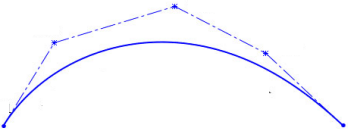

Las splines de estilo, basadas en curvas Bézier, son una buena opción cuando es importante que la curva sea suave (es decir, para garantizar la continuidad de la curvatura). Defina y controle las curvas mediante vértices de control. Los vértices de control forman un polígono de control, o casco de la curva. No hay puntos pasantes, por lo que la spline del estilo sólo tiene un vano entre los puntos finales. Puede inferir splines de estilo para la curvatura tangente o igual. Puede restringir los puntos y la dimensión de los laterales de las curvas. Estas curvas también admiten la simetría y la autosimetría.

Style_Spline
