Materiales en configuraciones

Puede configurar materiales para piezas y para cuerpos de piezas multicuerpo.

Métodos manuales

En el cuadro de diálogo Material, al especificar un material, haga clic en Config para asignarlo a Esta configuración, Todas las configuraciones o Especificar las configuraciones. De lo contrario, el material se aplica a todas las configuraciones.

También puede configurar el material de una pieza en el cuadro de diálogo Modificar configuraciones.

Tabla de diseño

Puede configurar materiales en una tabla de diseño. El encabezado de la columna utiliza la sintaxis siguiente:

Para una pieza: $LIBRARY:MATERIAL@part_name
Para un sólido en una pieza multicuerpo: $LIBRARY:MATERIAL@body_name@part_name

$LIBRARY es el nombre de biblioteca que se encuentra en el nivel superior del gestor en el cuadro de diálogo Material. Ejemplos: Materiales de SOLIDWORKS, Materiales DIN de SOLIDWORKS, Materiales personalizados.

MATERIAL es el nombre del material tal como se define en el cuadro de diálogo Material. Ejemplos: Acero al carbono no aleado, AISI 304, aleación 1060.

El encabezado de columna no distingue entre mayúsculas y minúsculas.

Para introducir un material, proceda de una de estas maneras:

  • Introduzca manualmente la información.
  • Haga clic en una celda y seleccione en la lista desplegable de favoritos del material.

Si deja en blanco una celda, heredará el material actual en el momento en que se crea la configuración.

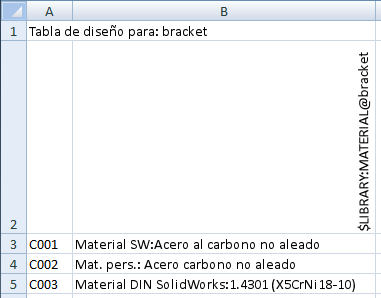

Ejemplo:
