Croquizar cónicos

Para croquizar cónicos:

  1. Haga clic en Cónicas Tool_Conic_Sketch.png (barra de herramientas Croquis) o en Herramientas > Entidades de croquis > Cónicas.
    El cursor pasa a ser pointer_conic_sketch.png.
    Si hace clic en Tangencia automática en el PropertyManager Cónico, puede ignorar el paso 4. Con esta opción activada, la herramienta Cónica aplica relaciones tangentes en cada extremo de la curva y selecciona el vértice superior de la curva.
  2. En la zona de gráficos, haga clic en el primer punto final para la curva cónica como se indica en la figura.
  3. Haga clic en el segundo punto final según se indica.
  4. Arrastre el cursor y, a continuación, haga clic para establecer el vértice superior de la curva cónica.
  5. Arrastre el cursor y, a continuación, haga clic para establecer el valor Rho.

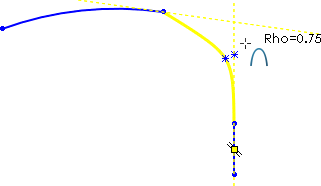

    Cuando mueve el puntero, cambia el valor Rho de la curva cónica.
    Se muestran los puntos de referencia para el reborde y el vértice superior de la curva.
