您可以在焊件零件和装配体以及多实体零件中添加焊缝。

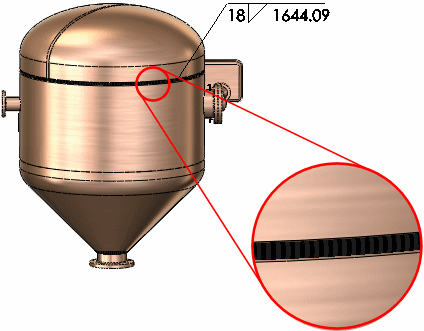

焊缝使用简化的显示。它们在模型中显示为图形。不会生成任何几何体。焊缝是轻化单元,不会影响性能。
关于装配体中焊缝的信息,请参阅装配体中的焊缝。
关于工程图中焊接表的信息,请参阅焊接表。
内容
使用智能焊接选择工具选择要应用焊缝的面。该工具可在焊缝 PropertyManager 中使用。
您可以使用焊接几何体在单一实体上创建焊缝。
通过右键单击 FeatureManager 设计树中的焊缝并单击编辑特征 ,您可以根据自己的需要编辑焊缝的任何特征。 然而,您还可以在焊接文件夹 中拖动焊缝,以更改焊接符号中焊缝的类型和大小。
焊缝 PropertyManager 允许您插入和定义焊缝。
使用焊缝属性对话框,可以设定显示在工程图中焊接表内的焊缝属性。
您可在任何交叉的焊件实体(如结构构件、平板焊件、或角撑板)之间添加全长、间歇、或交错圆角焊缝。
