预定义的视图

要将预定义的视图插入到工程图中：

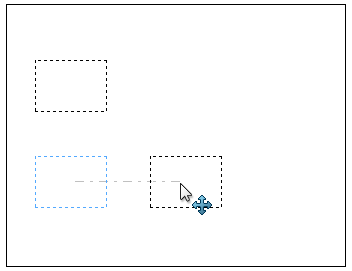

您可将“投影视图”添加到预定义的视图。 例如，如果您插入前视视图，您可投影上视图和右视图以生成预定义的“标准三视图”。 投影视图自动定向并与原视图对齐。 投影视图作用为预定义视图。

您可复制并粘贴预定义的视图。

• 拖动。将模型从打开的零件或装配体 FeatureManager 设计树中拖到工程图文件。所有可用的预定义视图被增殖。
• 插入模型。 用右键单击预定义的视图并选择插入模型。 进行以下操作之一：
  • 在插入模型 PropertyManager 中从打开的文档列表中选择一模型，或单击浏览来浏览到模型文件。
  • 选取一包含模型的视图。
  • 在另一窗口中，从图形区域或从 FeatureManager 设计树选取模型。

    视图及其所有相关视图（如投影视图）在您单击 时被填充。

• 选择或浏览。 选择一预定义的视图。 在 PropertyManager 的插入模型下，从当前会话中打开的模型的零件/装配体列表中选择名称，或单击浏览并浏览到模型文件。 视图及其所有相关视图（如投影视图）在您单击 时被填充。
