Avion
|
Crée une coupe transversale planaire. |
|
&Cylindre
|
Crée une coupe transversale cylindrique. |
| |
Entité de référence
|
Sélectionnez Plan 1, Plan 2 ou Plan 3 comme plan de référence pour l'orientation du plan de coupe. |
|
Inverser la direction de la modification Section/Iso
|
|
|
Distance hexagone
|
Définit la distance de décalage mesurée à partir de l'entité de section sélectionnée. Positionnez dynamiquement le plan de coupe dans la zone de graphisme en déplaçant la flèche rouge.
|
|
Rotation d'axe X
|
Fait pivoter l'entité de section le long de la direction X. |
|
Rotation d'axe Y
|
Fait pivoter l'entité de section le long de la direction Y. |
|
Rayon
|
Définit le rayon de la coupe transversale cylindrique. |
| |
Propriétés
|
Sélectionnez l'une des options suivantes :
|
Afficher l'arête de maillage
|
Affiche les arêtes de l'élément.
|
|
Montrer le plan de coupe
|
Affiche l'entité de section (plan ou cylindre).
|
|

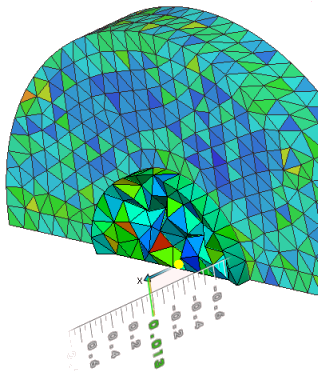

Tracé sur section seulement
|
Affiche les éléments de maillage qui croisent l'entité de section.
|
|
Montrer le contour de la portion non coupée du modèle
|
Montrer les contours des résultats de la portion non coupée du modèle Si cette option est désactivée, le programme affiche la portion non coupée du modèle en mode de vue grisée.
|
|
Eclater après section
|
Disponible pour les assemblages. Crée la section de maillage, puis éclate le modèle. Si cette option n'est pas sélectionnée, le programme crée le tracé de section sur la vue éclatée.
|
|
 Modifier Section/Iso activé/désactivé
|
Active/désactive la visibilité de la section de maillage.
|
|
Réinitialiser
|
Restaure les valeurs par défaut des sélections.
|
|
