Projection plane

Utilisez l'option de projection plane pour projeter une référence commune de 0º sur un groupe de faces ou de corps surfaciques.

Dans l'arbre d'études Simulation, cliquez à droite sur une icône de coque et sélectionnez Modifier la définition. Dans le PropertyManager, sous Type, sélectionnez Composite et sous Options composites, sélectionnez Projection plane.

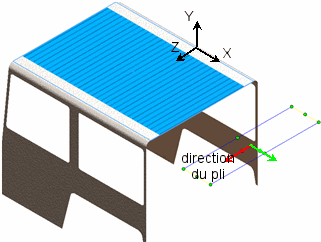

Vous pouvez utiliser l'un des trois plans orthogonaux XY, YZ, ou XZ pour définir la direction de projection. Par exemple, l'image suivante montre le toit d'un châssis de voiture utilisant le plan XZ pour la projection plane. En général, le plan de projection doit être parallèle à la face de la coque.

Vous pouvez également utiliser une face ou une arête de référence pour définir la direction de projection. Dans l'exemple suivant d'un plateau de bateau, vous pouvez utilisez l'une des faces coques parallèles comme Référence sélectionnée pour projeter la référence 0º sur les autres faces.

Quand utiliser l'option de projection plane

Utilisez l'option Projection plane pour définir une référence d'angle de pli commune de zéro degré pour un groupe de faces de coque planes ou lorsque vous avez des problèmes avec l'option Projection de surface par défaut.

Orientation incorrecte de pli

L'image illustre une face créée avec une opération de remplissage de surface. La technique de mappage de surface qui se sert des coordonnées UV indique des stries courbées sur la coque. Vous pouvez utiliser la technique de projection plane en sélectionnant le plan XY et en projetant l'orientation de pli souhaitée.

Projection de surface Projection plane avec un plan XY

Orientation incohérente sur les faces

L'image montre une orientation cohérente de pli sur plusieurs faces avec l'option de projection plane. La projection de surface crée une orientation incohérente pour un angle de pli de 45º sur toutes les faces.

Projection plane avec un plan XZ Projection de surface
