Vous pouvez contrôler la définition de l'angle de pli sur différentes faces et coques à l'aide des options Orientation composite.
Deux modèles sont présentés, où les options d'orientation permettent de modifier la définition de l'angle de pli.
Il n'est pas recommandé de modifier les réglages par défaut pour Inversion de l'orientation, sauf dans les cas d'incohérences dans les définitions d'angle de pli. Pour redéfinir les angles de pli de façon cohérente, choisissez un angle de pli différent de zéro et de quatre-vingt-dix degrés, par exemple 60 degrés.

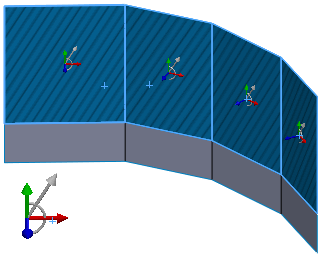

Le modèle est composé de deux coques comportant chacun quatre faces. Pour aligner les orientations de matériaux sur toutes les faces et coques de façon cohérente, un angle de pli de 60 degrés est sélectionné dans le tableau Plis de coque composite.
L'orientation voulue pour l'angle de pli sur toutes les coques et faces est indiquée ci-dessous.
Pour le modèle, l'orientation du matériau est cohérente avec l'orientation voulue (flèche blanche) pour coque 2 sur chaque face.
Pour coque 1, l'orientation du matériau (flèche blanche) n'est pas cohérente pour toutes les faces (toutes les flèches bleues pointent vers le plan).
L'option Inverser l'orientation est basculée (décochée) pour chaque face pour obtenir l'orientation voulue.
Les flèches bleues pointent dans la même direction pour toutes les huit faces.
Vérifiez le maillage pour vous assurer de sa cohérence dans la direction d'empilement sur chaque face avant d'exécuter l'analyse.
Dans cet exemple, seule l'option Rotation de l'orientation est nécessaire
Le modèle présenté est une coque unique à faces multiples. Les flèches bleues pointent vers l'extérieur pour toutes les faces, ce qui montre que l'option Inversion de l'orientation n'a pas à être changée pour aucune face.
Dans ce cas, il y a une incohérence dans l'angle de pli de référence 0 degré pour la face de fibre inférieure. Pour éliminer cette incohérence, la face inférieure est sélectionnée et l'option Rotation de l'orientation cochée.
|
|
| Option de retournement décochée pour la face inférieure
|
Option de retournement cochée pour la face inférieure |
