PropertyManager Analyse de la ligne de joint

Vous pouvez procéder à une analyse de la ligne de joint pour trouver le meilleur moyen de séparer un moule. Pour chaque face plane sélectionnée pour définir une direction d'ouverture, vous pouvez afficher la ligne de joint résultante. Vous pouvez également modifier les lignes de joint en faisant pivoter le trièdre pour modifier la direction d'ouverture.

Pour exécuter une analyse :

Cliquez sur Analyse de la ligne de joint Tool_PartingLineAnalysis_View.gif (barre d'outils Affichage) ou Affichage > Afficher > Analyse de la ligne de joint.

Lorsque vous fermez le PropertyManager, les résultats de l'analyse restent visibles dans la zone graphique, et ils sont actualisés en temps réel lorsque vous modifiez la géométrie de la pièce.

Pour modifier les paramètres d'analyse :

Cliquez sur Affichage > Modifier > Analyse de la ligne de joint.

Pour désactiver l'analyse :

Cliquez sur Analyse de la ligne de joint Tool_PartingLineAnalysis_View.gif (barre d'outils Affichage) ou Affichage > Afficher > Analyse de la ligne de joint.

Paramètres d'analyse

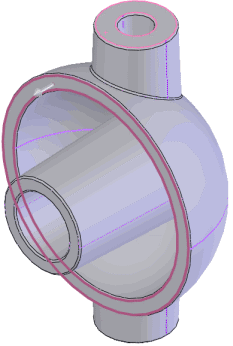

Direction d'ouverture Sélectionnez plusieurs faces planes, arêtes linéaires ou axes pour définir la direction de la dépouille. Cliquez sur Inverser la direction ou cliquez sur la poignée dans la zone graphique pour inverser la direction d'ouverture.
partinglinesdirectionpull2.png partinglinesdirectionpull1.png

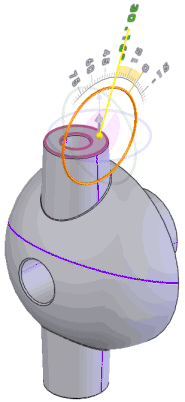

Trièdre d'ajustement Manipule la direction d'ouverture pour vous aider à visualiser et à optimiser les emplacements de ligne de joint. Lorsque vous faites glisser les anneaux du trièdre dans la zone graphique, la direction d'ouverture change, les couleurs des faces sont mises à jour dynamiquement et les valeurs en lecture seule suivantes apparaissent dans le PropertyManager:
  • Angle avec l'axe X
  • Angle avec l'axe Y
  • Angle avec l'axe Z
triad1.png triad2.png
