PropertyManager Plis

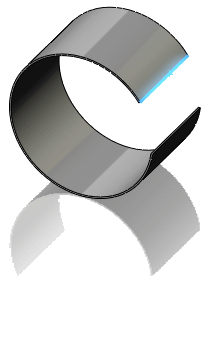

Le PropertyManager Plis vous permet de convertir une pièce creusée en pièce de tôlerie.

Pour utiliser le PropertyManager Plis pour convertir une pièce en tôlerie:

  1. Cliquez sur Insérer des plis Tool_Insert_Bends_Sheet_Metal.gif (barre d'outils Tôlerie) ou cliquez sur Insertion > Tôlerie > Plis.
  2. Sous Paramètres de pliage:
    • Sélectionnez Remplacer les paramètres par défaut pour modifier le rayon de pliage ou l'épaisseur de la fonction de tôlerie d'origine.
    • Sélectionnez une Face ou arête fixe PM_shm_Fixed_Face.gif.
      Si la pièce n'a pas de face plane, sélectionnez une arête linéaire.
    • Réglez le Rayon de pliage PM_draft_angle.gif.
    • Sélectionnez Ignorer les faces biseautées pour éviter que les chanfreins ne soient convertis en plis de tôlerie.
  3. Sous Zone de pliage, sélectionnez parmi les options suivantes: Table de zones de pliage, Facteur-k, Zone de pliage, Perte au pli, ou Calcul du pli.
  4. Si vous avez sélectionné Facteur-k, Zone de pliage, ou Perte au pli, entrez une valeur.
  5. Si vous voulez ajouter automatiquement des coupes de grugeage, activez la case à cocher Grugeage automatique, puis sélectionnez le type de coupe de grugeage. Si vous sélectionnez Rectangulaire ou Arrondi, vous devez spécifier un Ratio de grugeage.
  6. Si vous le souhaitez, sélectionnez une arête à découper sous Paramètres de découpe select_edges.png, et :
    • Cliquez sur Inverser la direction pour inverser la direction de la découpe.
    • Dans la case Intervalle de découpe PM_Gap_Distance.gif, spécifiez une valeur si vous souhaitez définir un intervalle.
  7. Cliquez sur PM_OK.gif.
