Propriétés du document - Cotes de rayon

Vous pouvez spécifier des paramètres d'habillage pour les cotes de rayon au niveau du document. Disponible pour tous types de document.

Pour ouvrir cette page :

une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez Propriétés du document, puis Cotations > Rayon.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des cotes radiales de base

Norme des cotes radiales de base
Sélectionnez une norme :
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • Go

Style de la ligne d'attache/cote

Style de la ligne d'attache Sélectionnez : un style.
Epaisseur de la ligne d'attache Sélectionnez : une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Texte

Police

Cliquez pour modifier la police.
Justification du texte horizontal Gauche
Centré
Droite
Justification du texte vertical Fibre supérieure
Milieu
Bas

Double cotations

Afficher avec double cotation Sélectionnez cette option pour afficher les doubles unités.
Afficher les unités pour la double cotation Sélectionnez pour afficher les unités pour le second ensemble de cotes.
Fractionner quand la position du texte est "Ligne d'attache continue, texte aligné" Sélectionnez pour définir de nouvelles cotes linéaires avec doubles cotations pour afficher la fraction au-dessus et au-dessous de la ligne de cote non interrompue.
Position de la valeur de cote Fibre supérieure
Bas
Droite
Gauche

Précision primaire

Précision des unités Pour la valeur, sélectionnez le nombre de chiffres après le signe décimal.
PM_Tol_Precision_DualDim.gif Tolérance/Précision Pour la tolérance, sélectionnez le nombre de chiffres après le signe décimal.

Précision double

Précision des unités Pour la valeur de la cote dans les unités secondaires, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
PM_Tol_Precision_DualDim.gif Tolérance/Précision Pour les valeurs de tolérance dans les unités secondaires, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.

Couche

Couche
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.

Position du texte

Ligne d'attache continue, texte aligné
Ligne d'attache brisée, texte horizontal
Ligne d'attache brisée, texte aligné

Placement des flèches

Anciens perçages arrows_follow_position_cleared.gif
Les flèches intelligentes suivent la position du texte arrows_follow_position_selected.gif
Les flèches intelligentes s'attachent aux arcs et pointent à l'opposé de la cote arrows-attach-point-away.gif

Options

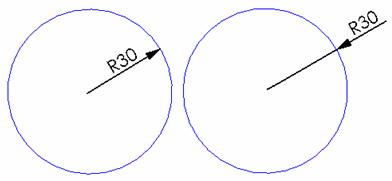

Afficher avec ligne d'attache continue

Pour les normes autres qu'ANSI, affiche une ligne d'attache passant par le centre, plutôt que par la circonférence.

 Lorsque cette option est sélectionnée, la ligne d'attache inclut le centre.

Lorsqu'elle est désélectionnée, la flèche de la ligne d'attache s'arrête à la circonférence.
Tolérance

Cliquez pour définir la tolérance.
