Simplifier les splines

Utilisez l'outil Simplifier la spline pour réduire le nombre de points dans une spline et pour accroître les performances du système avec les modèles comportant des courbes splines complexes.


Vous pouvez également simplifier les splines qui ont été créées à partir de modèles importés ou à l'aide d'outils tels que Convertir les entités, Décaler les entités, Courbe d'intersection et Courbes de face.

Simplification de splines

Pour simplifier une spline:

  1. Dans une esquisse ouverte, sélectionnez la spline dans la zone graphique, puis cliquez sur Simplifier la spline Tool_Simplify_Spline_Tools.gif (barre d'outils Spline) ou sur Outils > Outils de spline > Simplifier la
  2. Effectuez l'une des actions suivantes :
    • Dans la boîte de dialogue, définissez une valeur pour la Tolérance et cliquez sur OK.
    • Cliquez sur Lisser pour continuer la simplification de la spline. Vous pouvez continuer à cliquer sur Lisser jusqu'à ce qu'il ne reste plus que deux points de spline. Le logiciel SOLIDWORKS :

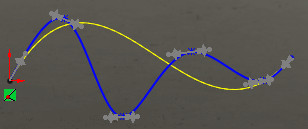

      • Ajuste la tolérance et calcule une nouvelle courbe avec moins de points de spline. La spline d'origine est affichée dans la zone graphique avec un aperçu de la courbe lissée.
      • Affiche le Nombre de points de spline dans les cases Dans la courbe d'origine et Dans la courbe simplifiée.
      • Affiche la Tolérance simplifiée, qui est la mesure de la déviation recherchée entre la courbe d'origine et la courbe simplifiée.
    Cliquez sur Précédent pour remonter la séquence jusqu'à la courbe d'origine.
  3. Cliquez sur OK.
