Plis de transition

Les plis de transition dans les pièces de tôlerie utilisent deux esquisses de profils ouverts connectées par un lissage. La fonction Base-Tôle pliée n'est pas utilisée avec la fonction Pli de transition.

lofted_bend_sketches.gif lofted_bend_preview2.gif
Commencez par créer deux esquisses de profils ouverts. Utilisez Plis de transition pour créer une fonction volumique.
Le pli de transition est terminé.
Caractéristiques des plis de transition :
  • Ne peuvent pas être symétrisés.
  • Nécessitent deux esquisses comprenant :
    • Des profils ouverts sans arêtes vives.

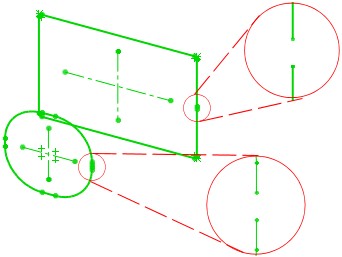

    • Ouvertures de profil alignées pour garantir la précision de l'état déplié.
    • Les segments du profil dans chaque esquisse sont du même type.
    Il n'est pas nécessaire que les esquisses soient sur des plans parallèles. Cependant, les lignes de pliage apparaissent seulement dans l'état déplié lorsque les esquisses sont sur des plans parallèles. Les lignes de pliage sont valides et applicables à la géométrie des plis de transitions qui peuvent être créés par la méthode de fabrication de presse à frein incrémentielle.
  • Le facteur-K s'applique seulement à l'état déplié des plis de transition si ceux-ci sont créés à partir d'esquisses répondant aux conditions suivantes :
    • Les plans des deux esquisses sont parallèles.
    • Les esquisses possèdent un nombre égal de segments linéaires et non linéaires
    • Pour chaque segment d'esquisse linéaire de la première esquisse, il doit exister un segment d'esquisse parallèle correspondant dans la seconde esquisse
    • Pour chaque segment d'esquisse non linéaire de la première esquisse, il doit exister un segment d'esquisse non linéaire correspondant dans la seconde esquisse, dont les tangentes d'arrivée doivent avoir la même direction que le segment non linéaire de la première esquisse.

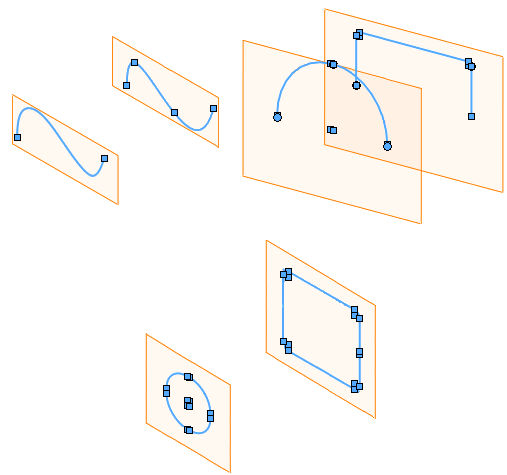

Couples d'esquisses valides avec facteur-K appliqué :
Lofted Bends Valid 1

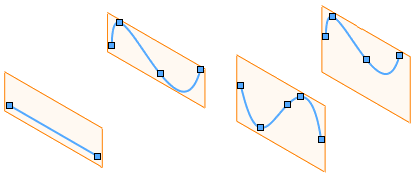

Couples d'esquisses non valides avec facteur-K non appliqué :
Lofted Bends Invalid 1
