Vues de cassure de modèle

Disponible dans SOLIDWORKS MDB.

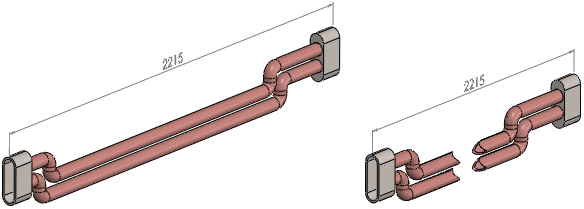

Vous pouvez ajouter des cassures à des modèles en utilisant l'outil Vue de la cassure du modèle. Les vues de cassure du modèle sont enregistrées en tant que configurations.

Les vues de cassure de modèle, également connues comme les vues interrompues, sont particulièrement utiles lorsque vous avez besoin de raccourcir les composants du modèle, surtout à des fins de documentation technique et de marketing.

Les vues de cassure utilisent des formes de cassure traditionnelles, y compris des cassures de tuyauterie, des cassures en zigzag et des cassures droites. Vous utilisez deux plans pour définir chaque cassure. Les contrôles d'alignement vous permettent de faire plusieurs enlèvements de matière dans plusieurs directions.
