Palette de vues

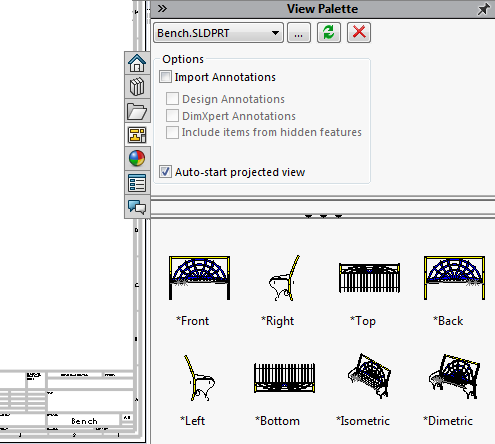

Utilisez la Palette de vues , située dans le Volet des tâches, pour insérer des vues prédéfinies rapidement dans la mise en plan. Elle contient des images de vues standard, de vues d'annotations, de vues en coupe et d'états dépliés (pièces de tôlerie) du modèle sélectionné. Vous pouvez faire glisser les vues dans la feuille de mise en plan pour créer une vue de mise en plan. Chaque vue est créée en tant que vue du modèle.

Les vues de la palette sont orientées selon huit orientations standard (*Face, *Droite, *Dessus, *Arrière, *Gauche, *Dessous, *En cours et *Isométrique) et sur toutes les vues personnalisées dans la pièce ou l'assemblage. Une fois la vue placée, vous pouvez plier ou projeter des vues à partir de celle-ci.

Dès qu'une vue a été utilisée, elle est retirée de la palette.



La Palette de vues se remplit lorsque vous:

  • Cliquez sur Créer une mise en plan à partir de la pièce/assemblage .
  • Parcourez vers un document depuis la Palette de vues.
  • Effectuez une sélection à partir d'une liste de documents ouverts dans la Palette de vues.
Dans les assemblages complexes (de plus de 200 composants), la Palette de vues n'est pas renseignée. Utilisez Insertion > Vue de mise en plan pour insérer une vue du modèle dans une mise en plan.
La Palette de vue SOLIDWORKS prend en charge AutoCAD 2002 à 2008.

Insertion de vues de mise en plan depuis la Palette de vues sans pièces ni assemblages ouverts

Pour insérer des vues de mise en plan depuis la Palette de vues:

Dans une mise en plan sans pièces ni assemblages ouverts:

  1. Sélectionnez le volet des tâches et la palette de vues .
  2. Cliquez sur Parcourir (...) dans la Palette de vues.
  3. Parcourez jusqu'à une pièce ou un assemblage, puis cliquez sur Ouvrir.
  4. Faites glisser une vue dans la zone graphique.
    D'autres vues peuvent être alignées sur les vues existantes à l'aide des lignes de référence en pointillé qui apparaissent entre celles-ci si l'option Démarrer automatiquement la vue projetée est sélectionnée.

Insertion de vues de mise en plan depuis la Palette de vues avec des pièces ou des assemblages ouverts

Dans une mise en plan avec des pièces ou assemblages ouverts:

  1. Sélectionnez le volet des tâches et la palette de vues .
  2. Sélectionnez la pièce ou l'assemblage que vous souhaitez insérer à partir de la liste dans le coin supérieur gauche de la Palette de vues.
  3. Faites glisser une vue dans la zone graphique.
    D'autres vues peuvent être alignées sur les vues existantes à l'aide des lignes de référence en pointillé qui apparaissent entre celles-ci si l'option Démarrer automatiquement la vue projetée est sélectionnée.
    Si vous supprimez une vue d'une mise en plan, vous pouvez la réinsérer dans la Palette de vues en cliquant sur Actualiser en haut de la Palette.
    Pour effacer la Palette de vues après avoir supprimé des vues:

    Si vous supprimez toutes les vues de la Palette de vues, cliquez sur Effacer tout dans la Palette de vues pour supprimer toutes les références externes d'une mise en plan.
