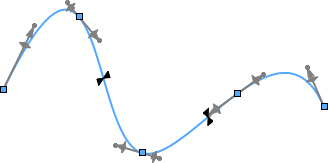

Ajout d'un contrôle de courbure aux splines

Pour ajouter un contrôle de courbure :

  1. En mode Editer l'esquisse, sélectionnez une spline.
  2. Cliquez sur Ajouter contrôle de courbure Tool_Add_Curvature_Control_Spline_Tools.gif (barre d'outils Outils de spline) ou sur Outils > Outils de spline > Ajouter contrôle de courbure pour afficher un nouveau pointeur de contrôle de courbure.
  3. Faites glisser pour positionner la poignée.
    Lorsque vous faites glisser un pointeur de contrôle de courbure et qu'il change de côté, cela indique que vous avez croisé un point d'inflexion. Pour afficher des points d'inflexion, cliquez à l'aide du bouton droit de la souris et sélectionnez Montrer les points d'inflexion Tool_Show_Inflection_Points_Spline_Tools.gif.
  4. Cliquez pour positionner la poignée.
  5. Sélectionnez le point sur le pointeur de contrôle de courbure et faites-le glisser dans l'une des deux directions du vecteur pour ajuster le rayon de courbure.
    Vidéo : Ajout d'un contrôle de courbure
  6. Cliquez sur PM_OK.gif.
