Création de mises en plan à l'état déplié

Pour créer une mise en plan d'une pièce à l'état déplié:

  1. Ouvrez la pièce de tôlerie pour laquelle vous voulez ajouter une mise en plan.
  2. Cliquez sur Créer une mise en plan à partir de la pièce/assemblage tool_Make_Drawing_Standard.gif (barre d'outils Standard), puis sur OK pour ouvrir une feuille de mise en plan.
  3. Sélectionnez un format ou cliquez sur OK pour utiliser le format par défaut.
  4. Faites glisser la fonction Etat déplié de la Palette de vues vers la feuille de mise en plan.
    Vous pouvez ajuster la taille de la vue de mise en plan sous Echelle en sélectionnant Utiliser une échelle personnalisée et en tapant une valeur.

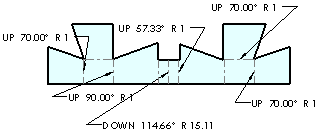

    L'état déplié est affiché avec des notes de pliage de tôlerie. Définissez les options des notes de pliage dans Options de tôlerie.
  5. Cliquez sur .
    Si vous voulez alterner la suppression de fonctions supplémentaires dans une pièce à l'état déplié, créez une configuration d'une pièce à l'état déplié, puis sélectionnez une vue de mise en plan pour cette dernière.
