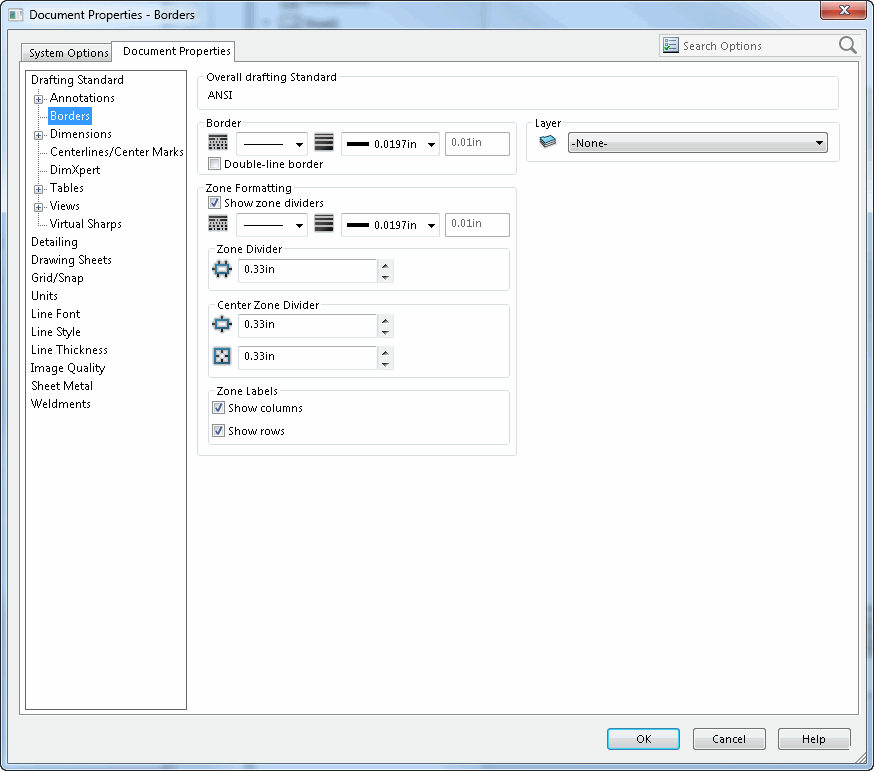

Setting |
Get/Set Methods |
Return Value or <Value> |
Comments |
Border - Line Style of Border |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderLeaderLineStyle,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderLeaderLineStyle,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swLineStyles_e.<Value>) |
See swLineStyles_e
for valid options |
Specifies the style of border lines |
Border - Line Width of Border |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderLeaderLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderLeaderLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swLineWeights_e.<Value>) |
See swLineWeights_e
for valid options |
Specifies the thickness of border lines |
Border - Custom thickness |
IModelDocExtension::GetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderLeaderCustomLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderLeaderCustomLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified,
<Value>) |
Double value |
Specifies custom thickness of border lines; sets Custom Thickness
to the specified thickness and
Line Width of Border to Custom Size |
Border - Double-line border |
IModelDocExtension::GetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderDoubleLine,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderDoubleLine,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Boolean value |
Specifies whether to use double-line borders |
Zone Formatting - Show zone dividers |
IModelDocExtension::GetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderShowZoneDividers,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderShowZoneDividers,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Boolean value |
Specifies whether to show zone dividers |
Zone Formatting - Line Style of Zone Divider |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderZoneDividerLineStyle,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderZoneDividerLineStyle,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swLineStyles_e.<Value>) |
See swLineStyles_e
for valid options |
Specifies the style of zone divider lines |
Zone Formatting - Line Width of Zone Divider |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderZoneDividerLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingBorderZoneDividerLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swLineWeights_e.<Value>) |
See swLineWeights_e
for valid options |
Specifies the thickness of zone divider lines |
Zone Formatting - Custom thickness |
IModelDocExtension::GetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderZoneDividerCustomLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderZoneDividerCustomLineThickness,
swUserPreferenceOption_e.swDetailingNoOptionSpecified,
<Value>) |
Double value |
Specifies custom thickness of zone divider lines; sets Custom Thickness
to the specified thickness and
Line Width of Zone Divider to Custom Size |
Zone Divider - Length of Zone Divider |
IModelDocExtension::GetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderZoneDividerLength,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderZoneDividerLength,
swUserPreferenceOption_e.swDetailingNoOptionSpecified,
<Value>) |
Double value |
Specifies the length of zone dividers |
Center Zone Divider - Length of outer Center Zone Divider |
IModelDocExtension::GetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderOuterCenterZoneDividerLength,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderOuterCenterZoneDividerLength,
swUserPreferenceOption_e.swDetailingNoOptionSpecified,
<Value>) |
Double value |
Specifies the length of outer center zone dividers |
Center Zone Divider - Length of inner Center Zone Divider |
IModelDocExtension::GetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderInnerCenterZoneDividerLength,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceDouble(swUserPreferenceDoubleValue_e.swDetailingBorderInnerCenterZoneDividerLength,
swUserPreferenceOption_e.swDetailingNoOptionSpecified,
<Value>) |
Double value |
Specifies the length of inner center zone dividers |
Zone Labels - Show columns |
IModelDocExtension::GetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderShowColumns,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderShowColumns,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Boolean value |
Specifies whether to show column zone labels |
Zone Labels - Show rows |
IModelDocExtension::GetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderShowRows,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDetailingBorderShowRows,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Boolean value |
Specifies whether to show row zone labels |
Layer |
IModelDocExtension::GetUserPreferenceString(swUserPreferenceStringValue_e.swBorderLayer,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceString(swUserPreferenceStringValue_e.swBorderLayer,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, <Value>) |
Valid Options:
- "Border"
- "Dimensions"
- "Notes"
- "BOM"
- "FORMAT"
|
Depending on the drawing, some options may not apply |
