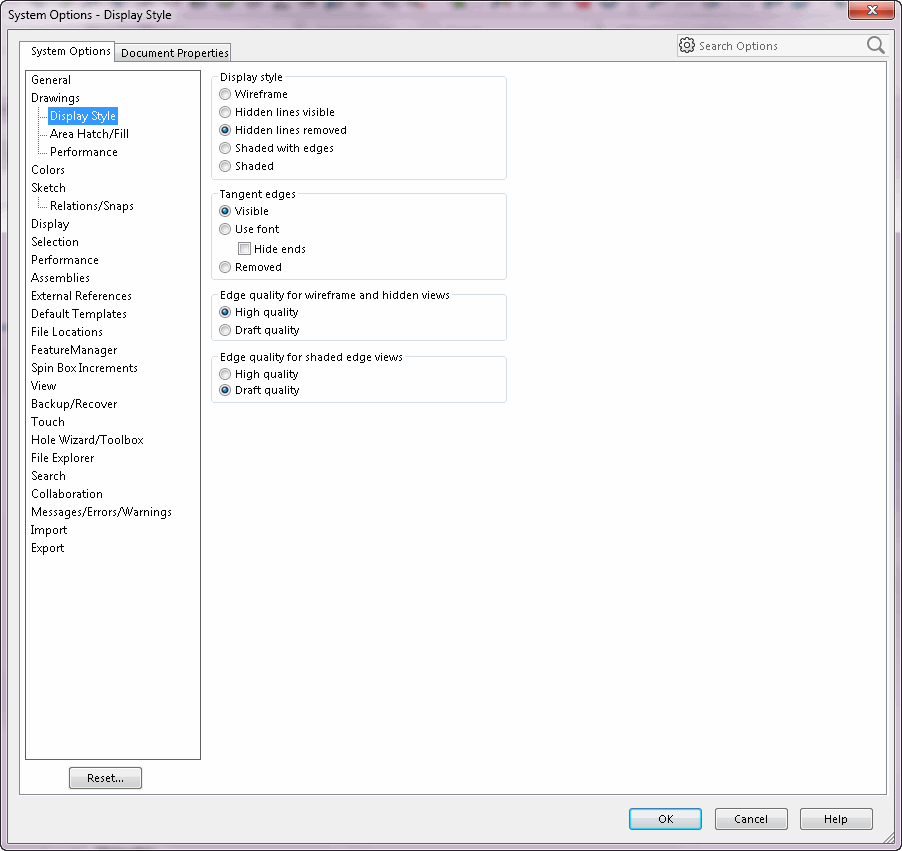

This topic contains two tables. The information in the table:
Setting |
Get/Set Methods |
Return Value
or
<Value>
or
<OnFlag> |
Comment |
Display style - Wireframe |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault,
<swDisplayMode_e.swWIREFRAME) |
See swDisplayMode_e
for valid options |
|
Display style - Hidden lines visible |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault,
<swDisplayMode_e.swHIDDEN_GREYED) |
See swDisplayMode_e
for valid options |
|
Display style - Hidden lines removed |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault,
<swDisplayMode_e.swHIDDEN) |
See swDisplayMode_e
for valid options |
|
Display style - Shaded with edges |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swHiddenEdgeDisplayDefault,
<swDisplayMode_e.swSHADED) |
See swDisplayMode_e
for valid options |
To display a drawing view shaded with edges, also set ISldWorks::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDrawingsDefaultDisplayTypeHLREdgesWhenShaded,
True) |
Display style - Shaded |
ISldWorks::GetUserPreferenceToggle(swUserPreferenceToggle_e.swDrawingsDefaultDisplayTypeHLREdgesWhenShaded)
ISldWorks::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDrawingsDefaultDisplayTypeHLREdgesWhenShaded,
<OnFlag>) |
Boolean value |
|
Tangent edges - Visible |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swTangentEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swTangentEdgeDisplayDefault,
<swDisplayTangentEdges_e.swTangentEdgesVisible) |
See swDisplayTangentEdges_e
for valid options |
Specifies tangent edges using a solid line |
Tangent edges - Use font |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swTangentEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swTangentEdgeDisplayDefault,
<swDisplayTangentEdges_e.swTangentEdgesVisibleAndFonted) |
See swDisplayTangentEdges_e
for valid options |
Specifies tangent edges using a line in the default
font |
Tangent edges - Hide ends |
ISldWorks::GetUserPreferenceToggle(swUserPreferenceToggle_e.swDrawingHideEnds)
ISldWorks::SetUserPreferenceToggle(swUserPreferenceToggle_e.swDrawingHideEnds,
<OnFlag>) |
Boolean value |
Specifies whether to hide the start and end segments of tangent edges |
Tangent edges - Removed |
ISldWorks::GetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swTangentEdgeDisplayDefault)
ISldWorks::SetUserPreferenceIntegerValue(swUserPreferenceIntegerValue_e.swTangentEdgeDisplayDefault,
<swDisplayTangentEdges_e.swTangentEdgesHidden) |
See swDisplayTangentEdges_e
for valid options |
Specifies to not display tangent edges |
Edge quality for wireframe and hidden views - High/Draft quality |
ISldWorks::GetUserPreferenceToggle(swUserPreferenceToggle_e.swEdgeQualityWireframeHiddenViews)
ISldWorks::SetUserPreferenceToggle(swUserPreferenceToggle_e.swEdgeQualityWireframeHiddenViews,
False) |
Boolean value |
True for high edge quality for wireframe and hidden views; false for draft
edge quality |
Edge quality for shaded edge views - High/Draft quality |
ISldWorks::GetUserPreferenceToggle(swUserPreferenceToggle_e.swEdgeQualityShadedEdgeViews)
ISldWorks::SetUserPreferenceToggle(swUserPreferenceToggle_e.swEdgeQualityShadedEdgeViews,
True) |
Boolean value |
True for high edge quality for shaded edge views; false for draft edge
quality |
