Maßstäbe in Zeichnungen

Maßstäbe in Zeichnungen werden auf Blätter oder Ansichten angewendet. Der Maßstab für das aktive Zeichenblatt wird in der Statuszeile unten im Fenster und der Maßstab für die aktive Ansicht im PropertyManager angezeigt. Sie können auch beim Drucken den Maßstab für die Zeichnung festlegen.

Festlegen von Maßstäben

Festlegen von Maßstäben:

  • Um den Maßstab eines bestehenden Zeichenblattes festzulegen, führen Sie einen der folgenden Schritte aus:

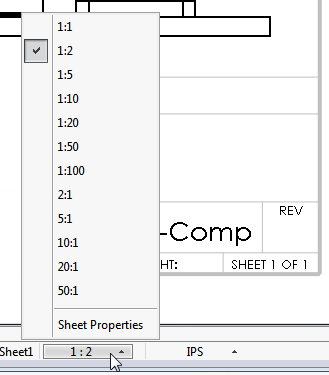

    • Klicken Sie in der Statusleiste auf Blattmaßstab und klicken Sie auf einen Maßstab.

    • Klicken Sie mit der rechten Maustaste auf das Blatt und wählen Sie Eigenschaften. Bearbeiten Sie anschließend die Werte des Maßstabs.
  • Um den Maßstab einer Zeichenansicht festzulegen, führen Sie einen der folgenden Schritte aus:
    • Wählen Sie in bestehenden Zeichenansichten eine oder mehrere Ansichten aus, und legen Sie den Maßstab im PropertyManager fest.
    • Legen Sie bei neuen Zeichenansichten, bei denen der PropertyManager während des Einfügens der Ansicht (wie z. B. „Modell“, „Projiziert“, „Vordefiniert“ usw.) eingeblendet wird, den Maßstab im PropertyManager fest.
Die vordefinierten Optionen in Benutzerdefinierten Maßstab verwenden hängen vom jeweils verwendeten Bemaßungsstandard ab.

Automatische Skalierung

Automatische Skalierung neuer Zeichenansichten in den Zeichnungsoptionen steuert die Skalierung neuer Ansichten wie folgt:
  • Wenn diese Option ausgewählt ist, skaliert SOLIDWORKS die Ansichten automatisch so, dass sie optimal an das Zeichenblatt angepasst werden. Dabei wird der Maßstab des Zeichenblatts gleich dem Maßstab der Ansicht gesetzt.
  • Wenn diese Option deaktiviert ist, werden die Ansichten im Maßstab des Zeichenblatts eingefügt.
Wenn Sie projizierte Ansichten, Hilfsansichten und Schnittansichten einfügen, ist der Maßstab auf Eltern-Maßstab verwenden eingestellt. Wenn Sie den Maßstab einer Eltern-Ansicht ändern, wird der Maßstab aller Kind-Ansichten, in denen der Eltern-Maßstab verwendet wird, aktualisiert.

Maßstäbe in PropertyManagern

Eltern-Maßstab verwenden Wendet denselben Maßstab wir für die Eltern-Ansicht an. Wenn Sie den Maßstab einer Eltern-Ansicht ändern, wird der Maßstab aller Kind-Ansichten, in denen der Eltern-Maßstab verwendet wird, aktualisiert.
Blattmaßstab verwenden Wendet denselben Maßstab wir für das Zeichenblatt an.
Benutzerdefinierten Maßstab verwenden Wendet einen von Ihnen definierten Maßstab an. Wenn Sie „Benutzerdefiniert“ auswählen, geben Sie einen Maßstab in das Feld unterhalb im folgenden Format ein: x:x oder x/x. Wählen Sie „Modell-Textmaßstab verwenden“, um die Geometrie beizubehalten, die in den Beschriftungsansichten in Teilen verwendet wird.
Die vordefinierten Optionen in Benutzerdefinierten Maßstab verwenden hängen vom jeweils verwendeten Bemaßungsstandard ab.
