Ändern einer 2D-Skizzenbemaßung mit Instant2D

Sie können mit Instant2D die Skizzenbemaßungen im Skizzenmodus dynamisch manipulieren. Sie können auf eine Bemaßung klicken und schnell ihre Werte bearbeiten, ohne das Dialogfeld Bemaßung ändern zum Zurücksetzen der Geometrie zu öffnen.

Instant2D-Funktion ist ähnlich wie Instant3D, der einzige Unterschied ist, dass Instant3D außerhalb des Skizzenmodus funktioniert.

Instant2D ist standardmäßig aktiviert. Um Instant2D zu deaktivieren, klicken Sie auf der Features-Symbolleiste auf Instant2D .

So erstellen Sie Features mit Instant2D:

  1. Öffnen Sie ein Teil, das ein 2D-Skizzenelement enthält, und klicken Sie auf Skizze bearbeiten .
    Wählen Sie Instant2D (Skizzen-Symbolleiste), wenn der Befehl nicht aktiviert ist.
  2. Klicken Sie einmal auf die Bemaßung in der Nähe der Hinweislinie.

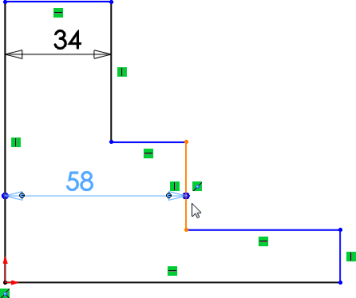

    Die Bemaßungs-Ziehpunkte werden angezeigt.
  3. Wählen Sie eine der folgenden Optionen aus:
    1. Ziehen Sie die Bemaßungs-Ziehpunkte, um die Position der Skizzenkonturen zu modifizieren.

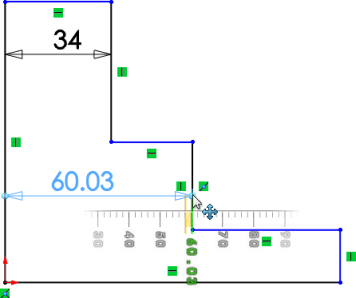

      Ein Lineal wird eingeblendet. Verwenden Sie Lineale auf dem Bildschirm zur genauen Messung von Modifikationen.

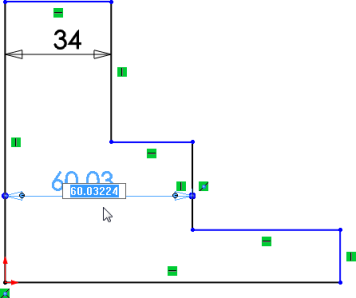

    2. Klicken Sie auf den Bemaßungswert und geben Sie die neue Bemaßung in das Eingabefeld ein.
