Примеры изгибов

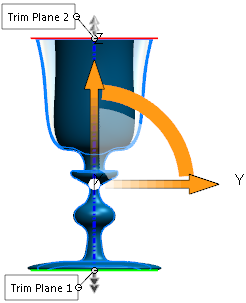

• Переместите курсор над тройной стрелкой, чтобы отобразить соответствующий курсор перемещения/вращения . Правой кнопкой мыши щелкните для вращения триады, что изменит направление сгиба. Нажмите левой кнопкой мыши, чтобы переместить триаду.
• Поместите указатель на манипуляторы плоскости отсечения. При этом отобразится указатель перемещения . Перетащите манипуляторы для размещения плоскостей отсечения.
• Поместите указатель на кромку плоскостей отсечения. При этом отобразится указатель изгибания .
• Перетащите плоскости отсечения для изгибания или изменения элемента «Изгиб».

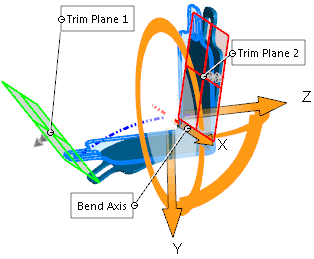

Наведите указатель на плоскость отсечения, нажмите левой кнопкой мыши и перетащите плоскость для выполнения изгибания, как показано на рисунке.

Чтобы управлять выполнением изгиба, можно задать значения параметров Угол и Радиус .

Ось сгиба всегда располагается относительно оси X исходной точки триады. Для изменения изгиба исходную точку триады можно перемещать и вращать.

Чтобы поместить плоскости отсечения и триаду в требуемое положение, перетащите их или задайте соответствующие значения параметров в окне PropertyManager (Менеджер свойств).

Чтобы задать угол поворота, поместите указатель на кромку плоскости отсечения, чтобы он принял форму , затем перетащите плоскость. Угол можно настроить также в окне PropertyManager.

Предварительный вид детали, отображающий заострение

Зона заострения ограничена плоскостями отсечения.

Установите степень заострения путем перемещения плоскостей отсечения или триады. Для регулировки заострения поместите указатель на кромку плоскости отсечения, чтобы он принял форму , затем перетащите плоскость.

Также можно установить Коэффициент конуса в PropertyManager.

Растягивание с использованием местоположений плоскости отсечения по умолчанию (расширения детали)

При использовании такого способа происходит симметричное растягивание обоих концов.

При перемещении плоскостей отсечения или триады можно выбрать для растягивания отдельные области модели.

Для перемещения плоскостей отсечения поместите указатель на плоскость отсечения, чтобы он принял форму , затем перетащите плоскость.

Также можно установить Расстояние растяжения в PropertyManager.
