Таблицы списков вырезов сварных изделий

Можно использовать таблицу вырезов сварного изделия, для добавления похожей на спецификацию таблицы для вырезанных сваренных конструкционных профилей.

Если первый элемент сварной детали вставлен в деталь, папка Solid Bodies fm_solid_bodies_folder.png будет переименована в Cut List (Список вырезов) fm_cutlist_needs_update.png, чтобы указать элементы для добавления в список вырезов. Значок fm_cutlist_needs_update.png обозначает, что список вырезов необходимо обновить. Значок обозначает, что список вырезов обновлен.

Элементы, отображаемые в списке вырезов, должны отображаться в папке Список вырезов fm_cutlist_needs_update.png на уровне детали.

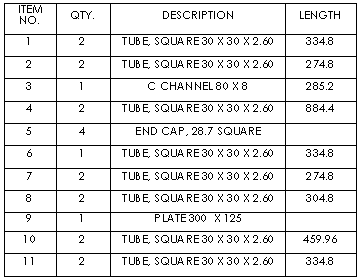

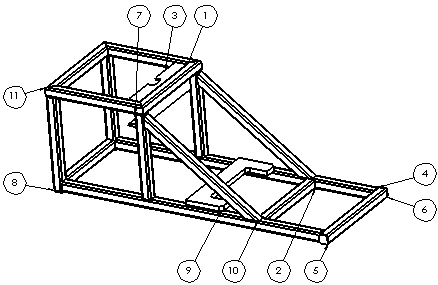

drw_Weldment_Balloons.gif drw_Weldment_Cut_List.gif

Параметр для автоматического создания списка вырезов по умолчанию включен в новых сварных деталях. Чтобы отключить, правой кнопкой мыши щелкните Список вырезов fm_cutlist_needs_update.png и снимите флажок Создавать список вырезов автоматически.
В списках вырезов для сварных деталей в целях обеспечения точности используются единицы измерения чертежа. Однако на отображение незначащих нулей в таблице списка вырезов влияет параметр Незначащие нули в меню Инструменты > Параметры > Свойства документа > Таблицы > Общие . В ряде таблиц для отражения этого изменения необходимо заменить список вырезов на новый. Кроме того, при изменении этой настройки необходимо перестроить чертеж.

Несмотря на то, что список создается автоматически, периодичность его обновлений задается вручную в документе сварной детали. Это позволяет выполнять любые изменения, затем обновить один раз список вырезов.
