Для создания оценочных исследований и исследований оптимизации используется один и тот же поток работы.

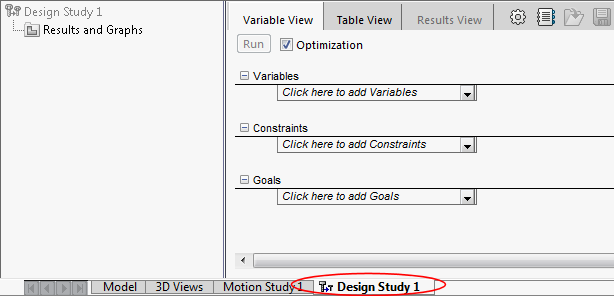

Чтобы создать исследование проектирования,
Очистить результаты
Удаление результатов и сохранение определения исследования.
Определить график этапов проектирования
Создание двухмерного графика расчетного параметра, цели или ограничения с учетом номера сценария (если были определены только дискретные переменные).
Определить график локальной тенденции
Создание двухмерного графика цели или ограничения с учетом расчетного параметра. Создание графика будет невозможно, если для качества исследования выбран параметр Высокое качество и определены только дискретные переменные.
Содержание
При использовании датчиков данных моделирования в исследовании проектирования создается, по крайней мере, одно начальное исследование. Начальные исследования являются основой процесса оптимизации или оценки. На каждом этапе программа выполняет эти исследования с учетом измененных переменных.
В следующих таблицах представлены обобщенные результаты, ожидаемые при использовании различных комбинаций переменных и зависящие от качества исследования.
Определите ограничения, чтобы задать условия, которым должна отвечать ваша конструкция. Ограничения могут управляться глобальными переменными или датчиками массовых характеристик, размеров или данных Simulation.
Определите цели для задания целевых функций при оптимизации исследования проектирования. (Недоступно в SOLIDWORKS Standard и SOLIDWORKS Professional.)
Для просмотра результатов запущенного исследования перейдите на вкладку Вид результатов.
