Una vista explosionada en una pieza multicuerpo muestra los sólidos esparcidos, pero posicionados para mostrar cómo encajan juntos.
Cree vistas explosionadas seleccionando y arrastrando sólidos en la zona de gráficos, creando uno o varios pasos de explosión. En las vistas explosionadas, se puede:
- Espaciar uniformemente pilas explosionadas de sólidos.
- Asociar un sólido nuevo a los pasos de explosión existentes de otro sólido. Esto resulta útil si agrega nuevo sólido a una pieza que ya tiene una vista explosionada.
- Agregar líneas de explosión para indicar relaciones entre sólidos.
Mientras se explosiona una pieza multicuerpo, no se le pueden agregar relaciones.
|
| Contraída |
|

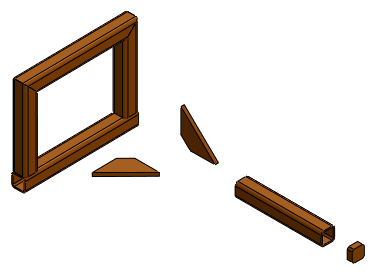

| Explosionada |
