Utilice un flujo de trabajo similar para crear estudios de evaluación y estudios de optimización.

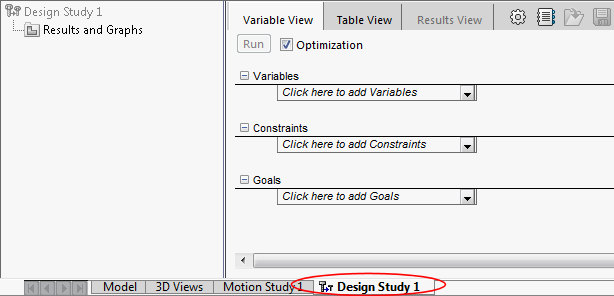

Para crear un estudio de diseño:
Purgar resultados
Elimina los resultados pero conserva la definición del estudio.
Definir el historial del ciclo de diseño
Trace un gráfico en 2D de una variable de diseño, un objetivo o una restricción con respecto al número de escenario si sólo definió variables discretas.
Definir gráficos de tendencia local
Trace un gráfico en 2D de un objetivo o una restricción con respecto a una variable de diseño. El trazado no se encuentra disponible si utiliza la opción Calidad alta para la calidad del estudio y define variables discretas solamente.
Contenido
Al utilizar sensores de datos de simulación en un estudio de diseño, se crea al menos un estudio inicial. Los estudios iniciales representan la base para la optimización o el proceso de evaluación. Durante cada iteración, el programa ejecuta estos estudios con variables modificadas.
Las siguientes tablas resumen los resultados previstos para combinaciones de variables y calidad del estudio.
Defina las restricciones para especificar las condiciones que su diseño debe satisfacer. Las restricciones pueden ser impulsadas por variables globales o sensores para propiedades físicas, cotas y datos de simulación.
Defina objetivos para especificar sus funciones de objetivos para el estudio de optimización de diseño. (No disponible en SOLIDWORKS Standard y SOLIDWORKS Professional).
Haga clic en la pestaña Vista de resultados para ver los resultados del estudio que lleva a cabo.
