El asistente Exportar a AEC le ayuda a preparar un modelo de SOLIDWORKS para que pueda importarlo al software AEC.
El asistente le guía para especificar el plano anfitrión del modelo (basado en suelo, basado en techo/tejado o basado en pared) y el nivel de simplificación que aplicar. Puede obtener una vista preliminar de las opciones en la zona de gráficos antes de guardar el archivo simplificado y orientado correctamente con formato .sat. El archivo resultante utiliza las coordenadas de referencia que proporcione en el asistente.
- Abra el modelo que desea exportar.
- Haga clic en Exportar a AEC
(barra de herramientas Herramientas) o .
- En el PropertyManager, en Definir host:
- Seleccione el tipo de componente del host: Componente basado en suelo, Componente basado en techo/tejado o Componente basado en pared.
- Utilice el gestor de diseño del FeatureManager desplegable para seleccionar el plano de referencia del host.
- Opcionalmente, seleccione Inversión normal para invertir la orientación del eje predeterminada.
De forma predeterminada, el sistema de coordenadas de salida para un:
- Componente basado en suelo o en techo/tejado se define con +Z normal al plano del suelo.
- Componente basado en pared se define con +Y normal al plano de referencia de la pared.
- En el modelo, seleccione un punto de referencia.
- Haga clic en
.
-

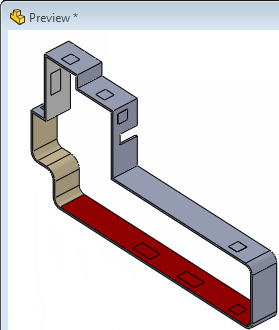

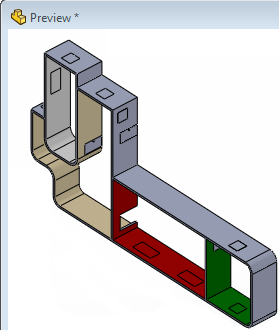

En la página Especificar detalle de exportación, en Establezca los detalles del modelo de destino, seleccione una de las siguientes opciones y, a continuación, haga clic en Generar vista preliminar para abrir una segunda ventana de gráficos con una vista preliminar de la cantidad de detalles que se exportarán:
-
Alta
El modelo se exporta tal cual, sin eliminar ningún detalle.
La vista preliminar muestra el modelo en la orientación esperada para productos AEC.
-
Intermedio
Se eliminan todos los componentes internos y geometría de sección transversal interior se quita y se convierte en sólida. Los redondeos y los chaflanes con radios de menos de una pulgada se eliminan y los taladros con menos de dos pulgadas de diámetro se suprimen.
-
Baja
Se eliminan todos los componentes internos y geometría de sección transversal interior se quita y se convierte en sólida. Se eliminan los redondeos y chaflanes con radios de menos de dos pulgadas. Se suprimen los taladros con menos de tres pulgadas de diámetro y extrusiones con menos de tres pulgadas en profundidad total.
-
Custom
Generar vista preliminar no está disponible. Haga clic en para iniciar el proceso de simplificación.
Consulte Ayuda de SOLIDWORKS: Herramienta Defeature.
- Haga clic en .
- Haga clic en Guardar como .SAT.
- Especifique el nombre de archivo y la ubicación de almacenamiento y haga clic en Guardar.
