创建薄片和槽口

要创建薄片和槽口:

  1. 打开 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt
  2. 单击薄片和槽口 (“钣金”工具栏)或单击插入 > 钣金 > 薄片和槽口
  3. 在 PropertyManager 中:
    1. 间距下,选择等间距,然后将实例数 设置为 7
    2. 薄片下,将长度 设置为 5mm,将高度 设置为给定深度,并将薄片高度值设置为 5mm。
  4. 在图形区域中:

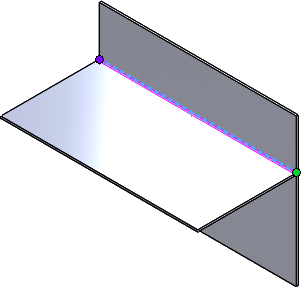

    1. 选择薄片边线 显示的边线。

    2. 选择槽口面 显示的背面。

  5. 单击
