量測草圖、3D 模型、組合件或工程圖中的距離、角度與半徑。 也可量測直線、點、表面與平面的大小或其之間的大小。

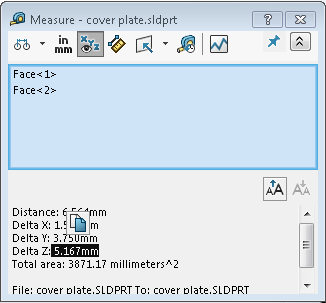

要開啟量測對話方塊︰
按一下量測
(「工具」工具列) 或。
當您選擇一個頂點或草圖點時，會顯示其 x、y 和 z 的座標值。
如果未啟用量測工具，常用於所選圖元的量測會出現在狀態列。
 |
弧/圓測量
|
當選取弧或圓時，選擇來指定顯示距離。
|
|
單位/精度
|
選擇來指定自訂量測單位及精度。
|
|
顯示 XYZ 測量
|
選擇來在圖面中顯示所選圖元間 dX、dY、及 dZ 的測量。 清除來在所選圖元間僅顯示最小的距離。 |
|
點到點
|
啟用點到點模式以量測模型上任意兩點之間的距離。 |
|
XYZ 相對於
|
選擇一個座標系統：
|
 零件原點
|
|
|
 座標系統副本
|
使用者定義的座標系統。
|
此選項只有在目前文件有多個可用座標系統時可用。 |
|
投影在
|
顯示所選圖元投影於下列項次間的距離：
|
 無
|
投影及法線未被計算。
|
|
 螢幕
|
|
|
 選擇面/基準面
|
軟體計算投影距離（在您所選的基準面上），及垂直的距離（垂直於您所選的基準面）。 投影及法線出現在量測對話方塊中。
|
在分離的工程圖中，如果沒有載入模型，所有的測量會被報告為 2D 投影資料。
|
|
測量歷程
|
開啟「測量歷程記錄」對話方塊，您可在此檢視 SOLIDWORKS 目前工作階段中進行的所有量測。 |
|
產生感測器
|
開啟感測器 PropertyManager，您可在此設定讓軟體在測量值變更時發出警示。 |
 |
|
將「量測」對話方塊固定至圖面。 按一下  以關閉對話方塊。 按一下  以取消釘選「 量測」對話方塊。 只有在對話方塊已取消釘選時，才能按下 Esc 來關閉對話方塊。 |
 |
|
可切換測量顯示的顯示狀態。 |
