L'intention de conception se définit par le comportement du modèle lorsque les cotes sont modifiées.
La façon de créer et de dimensionner un perçage dans un bloc illustre ce qu'est l'intention de conception. Le perçage peut être à une certaine distance d'un coin ou d'une arête ou bien il peut être situé au milieu de la face, par exemple. Lorsque la taille du bloc ou du perçage change, la pièce est reconstruite de manière adéquate si l'intention de conception a été prise en compte dans la définition.
SOLIDWORKS restitue l'intention de conception en termes de relations, paramètres et comportement du modèle. Vous pouvez dessiner des lignes de façon approximative, puis les coter avec précision ultérieurement. Vous pouvez également modifier les cotes de l'esquisse et de la fonction à tout moment et reconstruire la pièce.

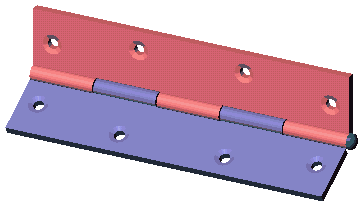

Dans l'exemple suivant, un perçage est fixé, un autre est piloté par une équation et les deux derniers sont symétriques. Lorsque la taille de la charnière change, les perçages conservent un espacement régulier sur la longueur et la largeur.
