L'outil Grille vous permet d'afficher une grille pour les grandes structures. Elle est utile dans la création de constructions soudées. Elle l'est également lorsque vous travaillez avec plusieurs utilisateurs qui utilisent des applications tierces différentes car ils peuvent créer des grilles sur la même base.
Les grilles aident à spécifier l'emplacement des éléments principaux dans les structures. Pour utiliser l'outil Grille, vous créez une esquisse représentant la grille. Vous pouvez ensuite indiquer le nombre de niveaux (étages) pour la structure ainsi que la distance entre les niveaux. L'esquisse est répliquée pour chaque niveau de la structure. Des bulles sont attachées aux éléments de la grille pour faciliter l'orientation. Une esquisse 3D sert de support entre chaque niveau de la structure.
|

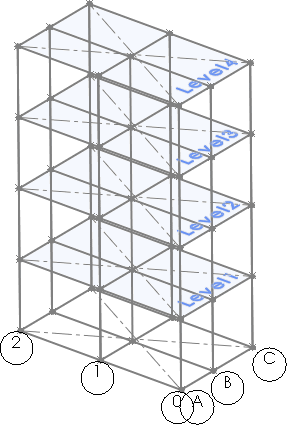

| Esquisse d'une grille |
|

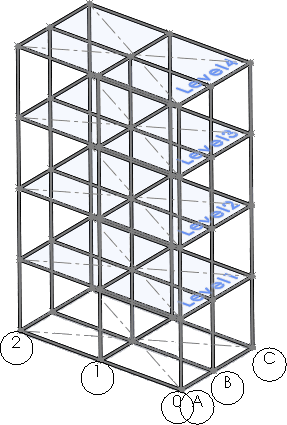

| Grille avec application de constructions soudées |
