Pour créer des vues éclatées en sélectionnant et en faisant glisser des pièces dans la zone graphique, créez une ou plusieurs étapes d'éclatement.
Pour créer une vue éclatée:
- Effectuez l'une des opérations suivantes:
- Cliquez sur Vue éclatée
.
- Cliquez sur .
- Dans le ConfigurationManager
, cliquez à l'aide du bouton droit de la souris sur un nom de configuration puis sur Nouvelle vue éclatée.
- Sélectionnez un ou plusieurs composants à inclure dans la première étape d'éclatement.
Dans le PropertyManager, les composants figurent sous
Composants de l'étape d'éclatement

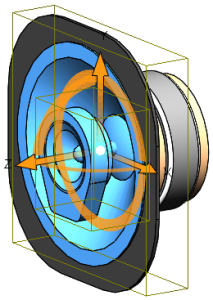

. Les poignées de rotation et de translation s'affichent dans la zone graphique.
Pour déplacer ou aligner les poignées :
- Faites glisser la sphère centrale.
- Appuyez sur Alt et faites glisser la sphère centrale ou un bras et déposez-le ou déposez-la sur une arête ou une face pour aligner la poignée de translation avec cette dernière.
- Appuyez sur Alt et faites glisser la sphère centrale ou un cercle et déposez-le ou déposez-la sur une arête courbée ou une face pour aligner la poignée de rotation avec cette dernière.
- Cliquez sur la sphère centrale à l'aide du bouton droit de la souris et sélectionnez Aligner avec, Aligner avec l'origine du composant ou Aligner avec l'origine de l'assemblage.
- Dans le PropertyManager, sous Paramètres, sélectionnez Tourner autour de l'origine de chaque composant.
- Faites glisser une poignée de translation ou de rotation pour déplacer les composants sélectionnés.
- Modifiez les directions ou les valeurs d'éclatement comme requis :
| Option |
Description |
|---|
Inverser la direction  |
Inverse la direction de la translation. |
|---|
Distance d'éclatement  |
Spécifie la distance de la translation. |
|---|
Inverser la direction  |
Inverse la direction de la rotation. |
|---|
Eclater l'angle  |
Spécifie l'angle de rotation. |
|---|
- Sous Paramètres, cliquez sur Terminé.
L'étape d'éclatement s'affiche sous Etapes d'éclatement. Le PropertyManager est désactivé et est prêt pour l'étape d'éclatement suivante.
- Créez d'autres étapes d'éclatement si nécessaire, puis cliquez sur
. La fonction de vue éclatée Vue de l'éclatement s'affiche dans le ConfigurationManager sous la configuration dans laquelle la vue éclatée a été créée. Les étapes d'éclatement
sont répertoriées sous la vue éclatée. Chaque configuration peut avoir plusieurs vues éclatées.
