Changer les paramètres d'affichage d'une pièce

Vous pouvez changer l'apparence et la transparence des pièces. Pour les corps volumiques et surfaciques, vous pouvez également changer le mode d'affichage (par exemple, affichage filaire ou ombré), et si les pièces sont montrées ou cachées.

1. Cliquez sur en haut de l'arbre de création FeatureManager.

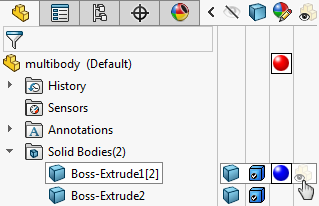

   Le volet d'affichage apparaît à droite de l'arbre de création FeatureManager

   .
2. Dans une pièce à corps multiples, pour changer les paramètres d'affichage d'un corps spécifique, développez le dossier Corps volumiques.
3. Déplacez le pointeur dans le volet d'affichage pour activer une ligne.
   La fonction ou le corps est mis en surbrillance dans la zone graphique.

4. Effectuez l'une des opérations suivantes:
   • Cliquez à l'aide du bouton droit de la souris et sélectionnez un paramètre d'affichage dans le menu contextuel.
   • Cliquez dans la colonne du paramètre que vous désirez modifier.

     Pour les paramètres Cacher/Montrer et Transparence, cliquez pour activer ou désactiver ces paramètres.

     Transparence activé pour les cartes

     Cacher/Montrer réglé sur Cacher pour la ligne de tubes du milieu

     Pour les paramètres Mode d'affichage et Apparence, un menu contextuel affiche les paramètres possibles.

     • Les paramètres de Mode d'affichage sont :
       • Image filaire
       • Lignes cachées apparentes
       • Lignes cachées supprimées
       • Arêtes en mode Image ombrée
       • Image ombrée
       • Affichage par défautUne coche dans le coin d'une icône de mode d'affichage (par exemple, ) indique qu'il s'agit du mode d'affichage par défaut. L'affichage est initialement réglé sur ce mode. La sélection d'un mode d'affichage dans le volet d'affichage supplante ce réglage.
       Vous pouvez changer le mode d'affichage par défaut avec le menu déroulant Style d'affichage de la barre d'outils mobile Affichage de type visée haute.



       Paramètre Mode d'affichage des petits tubes réglé sur Image filaire

     • Les paramètres de Apparence sont :
       • Apparence - Affiche le PropertyManager Apparences dans lequel vous pouvez ajouter et modifier les apparences.
       • Enlever l'apparence - Enlève l'apparence de la fonction ou du corps volumique sélectionné.
       • Enlever toutes les apparences de pièce de nom_pièce - Enlève toutes les apparences de toutes les références, notamment l'apparence au niveau de la pièce.

       Apparence définie pour les petits et les grands tubes

       Toutes les apparences de pièces enlevées
