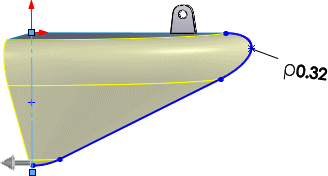

Konische Elemente Mit dem Werkzeug Konisch können Sie konische Kurven anhand der Endpunkte und des Rho-Werts skizzieren. Abhängig vom Rho-Wert kann die Kurve elliptisch, parabolisch oder hyperbolisch sein. Konische Kurven können die bestehende Skizzen- oder Modellgeometrie referenzieren oder als eigenständige Elemente vorhanden sein. Sie können die Kurve mit einer steuernden Bemaßung bemaßen. Die resultierende Bemaßung zeigt den Rho-Wert an. Das konische Element umfasst auch einen Wert für den Krümmungsradius. Skizze einer konischen Kurve, die die vorhandene Geometrie referenziert Vorschau der rotierten Skizze Fertiges Modell Inhaltsverzeichnis Skizzieren konischer Elemente PropertyManager für konische Elemente Übergeordnetes ThemaSkizzenelemente
können Sie konische Kurven anhand der Endpunkte und des Rho-Werts skizzieren. Abhängig vom Rho-Wert kann die Kurve elliptisch, parabolisch oder hyperbolisch sein.
