Hinzufügen von Verknüpfungen aus der Kontext-Symbolleiste für Schnellverknüpfungen

Mithilfe der Kontextsymbolleiste „Schnellverknüpfungen“ können Sie in einer Baugruppe einige Typen von Verknüpfungen hinzufügen, ohne den PropertyManager Verknüpfung öffnen zu müssen.

Um die Funktion für Schnellverknüpfungen zu aktivieren, klicken Sie auf Extras > Anpassen . Wählen Sie auf der Registerkarte Symbolleisten unter Einstellungen Kontext-Symbolleiste die Option Schnellverknüpfungen anzeigen aus.
Die Kontextsymbolleiste „Schnellverknüpfungen“ wird eingeblendet, wenn Sie bei gedrückter Strg-Taste Schnellverknüpfungen auswählen.
  • Bei Modellgeometrie (wie z. B. Flächen, Kanten und Eckpunkten) nehmen Sie die Auswahl im Grafikbereich vor.
  • Bei Referenzgeometrie (wie z. B. Ebenen, Achsen und Punkte) können Sie die Auswahl im Grafikbereich oder im FeatureManager vornehmen.
Die unterstützten Verknüpfungstypen umfassen alle Standardverknüpfungen sowie einige erweiterte Verknüpfungen („Profilmitte“, „Symmetrisch“ und „Breite“) und einige mechanische Verknüpfungen („Kurvenglied“ und „Langloch“).

Die Optionen „Verknüpfungsausrichtung umkehren“ und „Widerrufen“ sind nicht in der Kontextsymbolleiste für Schnellverknüpfungen verfügbar.

In der Kontextsymbolleiste „Schnellverknüpfungen“ sind nur solche Verknüpfungen verfügbar, die für Ihre Auswahl geeignet sind.

So verwenden Sie die Kontextsymbolleiste „Schnellverknüpfungen“ zum Hinzufügen einer Verknüpfung:

  1. Wählen Sie in einer Baugruppe bei gedrückter Strg-Taste zu verknüpfende Elemente aus.

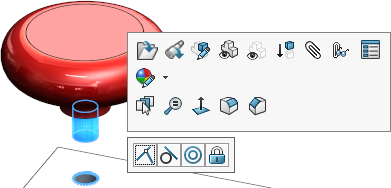

    Die Standardverknüpfung wird in der Kontext-Symbolleiste hervorgehoben.
  2. Wählen Sie eine Verknüpfung aus oder klicken Sie auf die Eingabetaste, um die Standardverknüpfung zu übernehmen.
    Bei einigen Verknüpfungen, wie z. B. „Abstand“, „Winkel“ und „Profilmitte“, wird die Symbolleiste erweitert. Geben Sie die Verknüpfungsspezifikation (z. B. Abstand) ein und klicken Sie auf .
    Die Verknüpfung wird angewendet.
