ファイル エクスプローラで SOLIDWORKS ドキュメントを表示（SOLIDWORKS Documents in File Explorer）

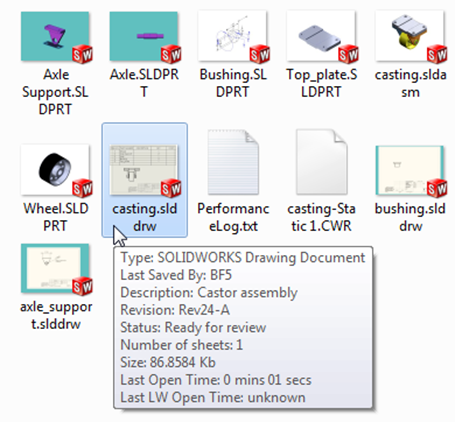

ファイル エクスプローラを使用して、SOLIDWORKS ドキュメントのサムネイル グラフィックと、ユーザー定義プロパティ情報が含まれているツールヒントを確認します。

ファイル エクスプローラの一般的なツールヒントでは、タイプ（Type）、サイズ（Size）、および最終保存者（Last Saved By）がリストされます。 図面ドキュメントには、シート数（Number of sheets）が含まれています。

SOLIDWORKS ドキュメントをバージョン 2018 以降で開くと、ツールヒントには前回のオープン時間（Last Open Time）が表示されます。 この時間は分および秒で表示され、SOLIDWORKS 2018 で保存されたディスクから直接開いているモデルで利用できます。ライトウェイト（Lightweight）モードで開いたアセンブリの場合、ツールヒントには前回の LW オープン時間（Last LW Open Time）が表示されます。 開くのに時間がかかる大規模なデータ セットを使用する場合、これらのファイル プロパティは時間を管理するのに役立ちます。

前回のオープン時間（Last Open Time）は、参照ファイルがメモリ内で開かれているときには更新されません。 このプロパティは、参照ファイルを自身のウィンドウで開いている状態で保存されたときは更新します。

文書情報（Summary Information）ダイアログ ボックスでユーザー定義プロパティ情報を保存している場合は、以下のプロパティがツールヒントに表示されます。

  • 説明
  • 修正（Revision）
  • 状態

ファイル エクスプローラにサムネイル グラフィックを表示

サムネイル グラフィックを表示するには：

  1. ファイル エクスプローラで、SOLIDWORKS ドキュメントのフォルダを開きます。
  2. ビューを変更（Change your view）をクリックし、サムネイルのサイズを変更します。
    サムネイル グラフィックでは、フォルダ内の SOLIDWORKS ドキュメントが表示されます。

    ファイル エクスプローラでプレビュー画像を表示するように設定している場合、ドキュメントを選択すると SOLIDWORKS ドキュメントのプレビューが表示されます。

    ファイル エクスプローラには、SOLIDWORKS の部品やアセンブリの縮小版アイコン が表示されます。 グラフィックは、ウィンドウにフィットした等角投影図に白い背景で表示されます。 この機能を使用するには、 ツール (Tools) > オプション (Options) > システム オプション (System Options) > 一般 (General) をクリックして、Windows エクスプローラにサムネイル グラフィックを表示 (Show thumbnail graphics in Windows Explorer) を選択します。 詳細は、ドキュメント プロパティ - イメージ解像度（Document Properties - Image Quality）を参照してください。 サムネイル イメージは、次の場合に更新されません:
    • ファイルを独自のウィンドウで開くことなく、ファイルが保存される。
    • トップ レベル アセンブリが保存され、それらの新しいファイルが外部で保存される。

    これらのアプリケーションに縮小版アイコンを表示するには、SOLIDWORKS とファイル エクスプローラを再起動する必要があります。

ファイル エクスプローラでのツールヒントの表示

ファイル エクスプローラで SOLIDWORKS ドキュメントに関するツールヒントを表示するには:

  1. ファイル エクスプローラで、SOLIDWORKS ドキュメントのフォルダを開きます。
  2. SOLIDWORKS ドキュメントの上にポインタを移動します。
    ツールヒントが表示されます。

SW オープン所要時間（SW Open Time）および SW 前回保存（SW Last Save With）用の列をファイル エクスプローラに追加

ファイル エクスプローラの詳細（Details）ビューに列を追加して、SW オープン所要時間（SW Open Time）を表示したり、SW 前回保存（SW Last Save with）の列を追加して、SOLIDWORKS ソフトウェアの以前のバージョンで保存されたファイルを特定したりできます。

ファイル エクスプローラで SW オープン所要時間（SW Open Time）と SW 前回保存（SW Last Save with）の列を追加するには:

  1. SOLIDWORKS ドキュメントが含まれるフォルダを開きます。

    そのフォルダの内容は、ファイル エクスプローラの詳細（Details）ビューに表示されます。

  2. 詳細（Details）ビューで、ヘッダーを右クリックします。 通常、ヘッダーには名前（Name）、種類（Type）、およびサイズ（Size）の列が表示されます。 続いて、コンテキスト メニューでその他（More）を選択します。

    詳細表示の設定（Choose Details）ダイアログ ボックスが表示されます。

  3. 詳細（Details）で、SW 前回保存（SW Last Save with）と SW オープン所要時間（SW Open Time）までスクロールします。 一方または両方のオプションを選択することができます。
  4. OK をクリックします。

ファイル エクスプローラを使って SOLIDWORKS ドキュメントを開く（Opening a SOLIDWORKS Document from File Explorer）

ファイル エクスプローラを使って SOLIDWORKS ドキュメントを開くには:

次のいずれかを行います。
  • ドキュメント名をダブルクリックします。
  • ドキュメント名を右クリックし、開く（Open）をクリックします。
  • SOLIDWORKS がサポートしているドキュメントを、SOLIDWORKS グラフィック領域の空白領域にドラッグします。

ファイルを開く（Open With）ツールを使用してファイルを開く

ファイルを開く（Open With）ツールを使用して、ファイル エクスプローラで CAD または SOLIDWORKS ファイルを開くことができます。 SOLIDWORKS ソフトウェアのバージョンを選択すると、ファイルは新しいインスタンスで開きます。

SOLIDWORKS ソフトウェアの同じインスタンスでファイルを開くには、ファイルを右クリックしてファイルを開く（Open with）をクリックし、SOLIDWORKS Launcher を選択します。

ダブルクリックしてファイルを開くか、[開く（Open）]をクリック

ファイル エクスプローラでは、ファイルをダブルクリックするか、 開く（Open）をクリックすることで、CAD または SOLIDWORKS ファイルを開くことができます。 ファイルは、ファイル拡張子に関連付けられた既定のプログラムに基づき、SOLIDWORKS ソフトウェアの同じインスタンスまたは新しいインスタンスで開かれます。

SOLIDWORKS ソフトウェアのインスタンスでファイルを開くには:

  1. Windows のコントロール パネルで、プログラム（Programs） > 既定のプログラム（Default Programs） > ファイルの種類またはプロトコルのプログラムへの関連付け（Associate a file type or protocol with a program）をクリックします。
  2. すべての CAD ファイル形式に対して既定のプログラムを設定します。
    • 同じインスタンスで開くには、既定のプログラムとして SOLIDWORKS Launcher（swShellFileLauncher.exe）を設定します。
    • 新しいインスタンスを開くには、既定のプログラムとして特定のバージョンの SOLIDWORKS ソフトウェアを設定します。
