デカルの編集（Editing a Decal）

デカルの変更はデカル（Decals） PropertyManager を使用して行い、簡単な変更はグラフィックス領域で行います。

• デカル PropertyManager を表示するには:
  • デカルを適用します。
  • DisplayManager で、デカル表示 をクリックし、デカルを右クリックしてデカル編集を選択します。
  • 部品のデカルを右クリックし、外観 (Appearances) をクリックし、そのデカルを選択します。
• グラフィックス領域でデカルを操作するには:
  • フレーム内にある任意のポインタ（回転ハンドルを除く）のドラッグで移動します。
  • フレーム上にあるハンドルのドラッグでサイズ変更します。

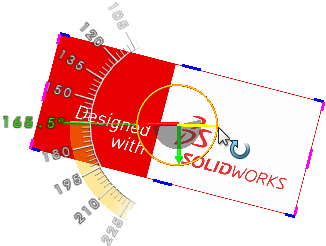

  • デカル中心にあるリングをクリックすることにより、デカル角度を示す分度器を画面に表示して回転させます。 分度器をドラッグしてデカル角度を変更します。



  デカルの参照軸は、デカルを移動しても、元の原点から動きません。 回転ハンドルはデカル中心と共に移動します。

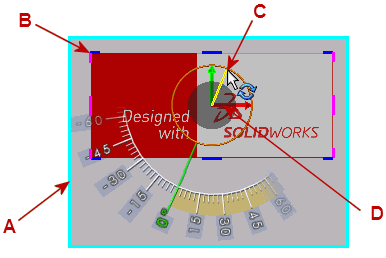

  A	この面を選択
  B	デカル フレーム
  C	回転ハンドルおよび分度器
  D	デカル参照軸
