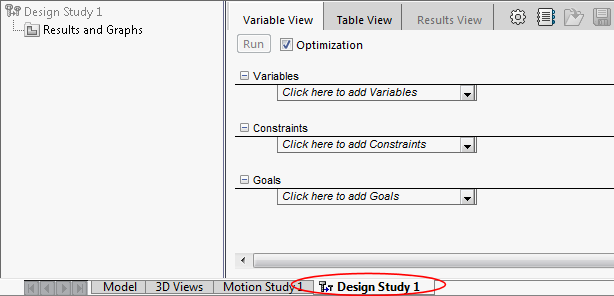

Tworzenie badania projektu Do tworzenia badań oceny i badań optymalizacji wykorzystywany jest podobny tok prac. Wymagania wstępne Jeżeli planowane jest wykorzystywanie sensorów danych symulacji, konieczne jest utworzenie co najmniej jednego początkowego badania symulacji przed utworzeniem badania projektu. (Niedostępne w SOLIDWORKS Standard oraz SOLIDWORKS Professional.) Można również zdefiniować: Parametry do użycia jako zmienne. Kliknąć Wstaw > Badanie projektu > Parametry . Sensory do użycia jako powiązania i cele. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy folder Sensory i wybrać Dodaj sensor. Można również zdefiniować parametry i sensory w trakcie badania, na karcie Badanie projektu. Aby utworzyć badanie projektu, należy: Wykonać jedną z poniższych czynności: Kliknąć Badanie projektu (pasek narzędzi Narzędzia) Kliknąć Wstaw > Badanie projektu > Dodaj. Kliknąć prawym przyciskiem myszy isntiejącą kartę Badanie projektu i kliknąć Utwórz nowe badanie projektu. Na dole obszaru graficznego pojawi się karta Badanie projektu. Aby ustawić takie właściwości, jak jakość badania i folder wyników, należy kliknąć Opcje badania projektu . Zdefiniować zmienne przy użyciu parametrów. Zdefiniować powiązania wykorzystując sensory. Dla badań optymalizacji należy zdefiniować cele wykorzystując sensory. Wykonać jedną z poniższych czynności: Dla badań oceny usunąć zaznaczenie opcji Optymalizacja. Dla badań optymalizacji wybrać opcję Optymalizacja. Kliknąć Uruchom. Wyniki badania pojawiają się na karcie Widok wyników. Wybrać scenariusz lub iterację na karcie Widok wyników. W obszarze graficznym nastąpi aktualizacja modelu o wartości dla tego scenariusza lub iteracji. Kliknąć prawym przyciskiem myszy Wyniki i grafy i kliknąć jedną z poniższych opcji: Oczyść wyniki Usuwa wyniki, lecz zachowuje definicję badania. Zdefiniuj graf historii projektu Wykreśla dwuwymiarowy graf zmiennej projektowej, celu lub powiązania względem numeru scenariusza, jeśli zdefiniowano tylko zmienne dyskretne. Zdefiniuj graf lokalnego trendu Wykreśla dwuwymiarowy graf celu lub powiązania względem numeru zmiennej projektowej. Wykres ten nie jest dostępny w przypadku użycia opcji Wysoka jakość dla jakości badania i zdefiniowania tylko zmiennych dyskretnych. Spis treści Wykonywanie badania optymalizacji Wykonywanie badania oceny Definiowanie badań początkowych symulacji Podczas używania sensorów danych symulacji w Badaniu projektu, tworzone jest co najmniej jedno badanie początkowe. Badania początkowe stanowią podstawę dla optymalizacji lub procesu oceny. Podczas każdej iteracji program uruchamia te badania ze zmodyfikowanymi zmiennymi. Ustawianie właściwości badania projektu Wyniki badania projektu Poniższe tabele zestawiają oczekiwane wyniki dla różnych kombinacji jakości badania i zmiennych. Definiowanie zmiennych Definiowanie powiązań Należy zdefiniować powiązania, aby określić warunki, które musi spełniać dany projekt. Powiązania mogą być zależnymi zmiennymi globalnymi lub sensorami dla właściwości masy, wymiarów oraz danych symulacji. Definiowanie celów Należy zdefiniować cele, aby określić funkcje celu dla badania projektu optymalizacji. (Niedostępne w SOLIDWORKS Standard oraz SOLIDWORKS Professional.) Przeglądanie wyników badania projektu Kliknąć kartę Widok wyników, aby zobaczyć wyniki uruchomionego badania. Temat nadrzędnyBadania projektu w SOLIDWORKS Pojęcia pokrewne Badanie projektu optymalizacji Badanie projektu oceny Dialogi badania projektu
