Zmienianie ustawień stanu wyświetlania części

Można zmieniać wygląd i przezroczystość części. Dla części bryłowych i powierzchniowych można również zmieniać tryb wyświetlania (na przykład: przedstawienie krawędziowe, lub cieniowany) oraz to, czy część jest ukryta, czy pokazana.

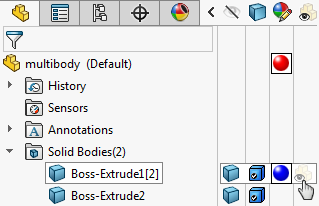

1. Kliknąć na górze drzewa operacji FeatureManager.
   Okienko wyświetlania pojawi się na prawo od drzewa operacji FeatureManager.


2. W części wieloobiektowej, aby zmienić ustawienia wyświetlania dla specyficznego obiektu, należy rozwinąć folder Obiekty bryłowe.
3. Przemieścić wskaźnik w Okienku wyświetlania, aby uaktywnić wiersz.
   Nastąpi podświetlenie operacji lub obiektu w obszarze graficznym.

4. Wykonać jedną z poniższych czynności:
   • Kliknąć prawym przyciskiem myszy i wybrać ustawienie wyświetlania z menu podręcznego.
   • Kliknąć w kolumnie dla ustawienia, które należy zmienić.

     Dla ustawień Ukryj/pokaż oraz Przezroczystość, kliknięcie włącza lub wyłącza ustawienia.

     Przezroczystość włączona dla płytek

     Ukryj/pokaż ustawione jako Ukryj dla środkowego rzędu rur cienkościennych

     Dla ustawień Tryb wyświetlania oraz Wygląd, menu podręczne ukazuje możliwe ustawienia.

     • Ustawienia Trybu wyświetlania są następujące:
       • Przedstawienie krawędziowe
       • Ukryte linie widoczne
       • Ukryte linie usunięte
       • Cieniowany z krawędziami
       • Cieniowany
       • Domyślne wyświetlanieZnak zaznaczenia w narożniku ikony trybu wyświetlania (na przykład ) wskazuje, że jest to domyślny tryb wyświetlania. Wyświetlanie jest początkowo ustawione na ten tryb. Wybranie trybu wyświetlania w Okienku wyświetlania zastępuje to ustawienie.
       Można zmienić domyślny tryb wyświetlania przy użyciu wysuwanego narzędzia Styl wyświetlania na pasku narzędzi Wyświetlacz przezroczysty.



       Tryb wyświetlania dla małych rur cienkościennych ustawiony jako Przedstawienie krawędziowe

     • Ustawienia Wyglądu są następujące:
       • Wygląd - wyświetla menedżer właściwości PropertyManager Wyglądy, gdzie można dodawać i edytować wyglądy
       • Usuń wygląd - Usuwa wygląd z wybranej operacji lub obiektu bryłowego
       • Usuń wszystkie wyglądy części z nazwa_części - Usuwa wszystkie wyglądy ze wszystkich odniesień, włącznie z wyglądem na poziomie części

       Wygląd ustawiony dla dużych i małych rur cienkościennych

       Usunięte wszystkie wyglądy części
