Można ustawić wymiar długości ścieżki na łańcuch elementów szkicu. Można ustawić wymiar jako wymiar sterujący, dzięki czemu podczas przeciągania elementów, długość ścieżki zostanie odpowiednio zmieniona.
Aby utworzyć wymiar długości ścieżki, należy:
- Kliknąć prawym przyciskiem myszy szkic i kliknąć
.
- W obszarze graficznym wybrać elementy szkicu, które są wspólne koniec do końca i tworzą pojedynczy łańcuch.
- Kliknąć .

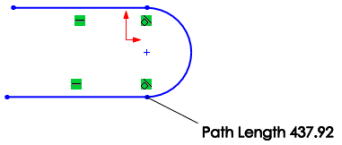

Pojawi się wymiar w stylu promieniowym dołączony do ścieżki.
- Aby zmienić wymiar długości ścieżki, kliknąć dwukrotnie wymiar i określić nową wartość w oknie dialogowym Modyfikuj.
Możliwe jest odniesienie do tego wymiaru we właściwościach dostosowanych, konfiguracjach, równaniach lub tabelach, w tym również tabelach konfiguracji i LM.
