Eksportowanie modelu SOLIDWORKS do pracy z oprogramowaniem AEC

Kreator Eksportuj do AEC pomaga w przygotowaniu modelu SOLIDWORKS tak, aby można było zaimportować go do programu AEC.

Kreator prowadzi użytkownika przez proces określania płaszczyzny hosta modelu (podłogi, sufitu/dachu lub ściany) oraz poziomu redukcji operacji, jaki ma zostać zastosowany. Przed zapisaniem prawidłowo zorientowanego, uproszczonego pliku w formacie .sat można wyświetlić podgląd wybranych funkcji w obszarze graficznym. Plik wynikowy wykorzystuje współrzędne odniesienia podane w kreatorze.

  1. Otworzyć model do wyeksportowania.
  2. Kliknąć Eksportuj do AEC (pasek narzędzi Narzędzia) lub Narzędzia > Eksportuj do AEC.
  3. W menedżerze właściwości PropertyManager, w obszarze Definiuj hosta:
    1. Wybrać typ komponentu hosta: Komponent względem podłogi, Komponent względem sufitu/dachu lub Komponent względem ściany.
    2. Użyć wysuwanego drzewa operacji FeatureManager, aby wybrać żądaną płaszczyznę odniesienia hosta.
    3. Można również wybrać opcję Odwróć normalną, aby odwrócić domyślną orientację osi.
      Domyślnie wyjściowy układ współrzędnych dla:
      • Komponentu względem podłogi lub sufitu/dachu jest zdefiniowany przy użyciu normalnej +Z do płaszczyzny podłogi.
      • Komponentu względem ściany jest zdefiniowany przy użyciu normalnej +Y do płaszczyzny odniesienia ściany.
    4. W modelu wybrać punkt odniesienia.
  4. Kliknąć .

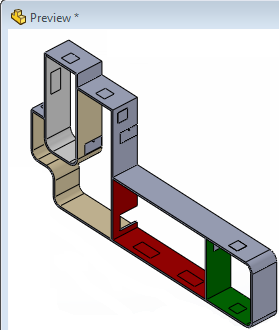

  5. Na stronie Określ szczegóły eksportu, w obszarze Ustaw docelowe szczegóły modelu, wybrać jedno z poniższych i kliknąć Generuj podgląd, aby otworzyć drugie okno graficzne z podglądem ilości szczegółów, które zostaną wyeksportowane:
    • Wysoka

      Model zostanie wyeksportowany w aktualnej postaci, bez usuwania żadnych szczegółów.

      Podgląd ukazuje model w orientacji oczekiwanej dla produktów AEC.

    • Średni

      Usuwane są wszystkie wewnętrzne elementy oraz wewnętrzny przekrój poprzeczny geometrii, który jest zamieniany w bryłę. Zaokrąglenia i sfazowania o promieniu mniejszym niż jeden cal są usuwane, a otwory o średnicy poniżej dwóch cali są wygaszane.

    • Niska

      Usuwane są wszystkie wewnętrzne elementy oraz wewnętrzny przekrój poprzeczny geometrii, który jest zamieniany w bryłę. Ponadto usuwane są zaokrąglenia i sfazowania o promieniu mniejszym niż dwa cale. Otwory o średnicy mniejszej niż trzy cale i wyciągnięcia o całkowitej głębokości mniejszej niż trzy cale są wygaszane.

    • Dostosowana

      Opcja Generuj podgląd jest niedostępna. Kliknąć , aby rozpocząć proces Defeature.

      Patrz temat Pomocy SOLIDWORKS: Narzędzie Defeature.

  6. Kliknąć .
  7. Kliknąć Zapisz jako .SAT.
  8. Określić nazwę pliku, zapisać lokalizację i kliknąć Zapisz.
